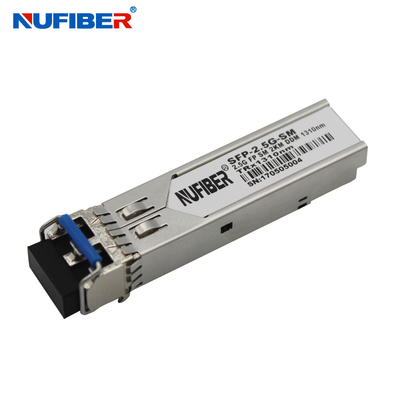

2.5Gb/S 20km SFP Optik Alıcı-Verici 1310nm LC DDM Desteği
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | NuFiber |
Sertifika: | CE FCC |
Model numarası: | SFP-2.5G-LX20-SM1310 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 parça |
---|---|
Ambalaj bilgileri: | 10 adet/plastik torba, 500 adet/karton, karton boyutu: 455*328*280mm |
Teslim süresi: | 1-3 iş günü |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Ayda 100.000 adet |
Detay Bilgi |
|||
hız: | 2,5 GB / sn | dalga boyu: | 1310nm |
---|---|---|---|
Mesafe: | 20km | Bağlayıcı: | LC |
DDM: | Destek | Elyaf Türü: | Çift fiber Tekli mod |
Güç kaynağı: | 3.3V | uygunluk: | Cisco, Huawei, HP... |
Üretici firma: | Evet | Çalışma Sıcaklığı.: | 0 ~ 70 ℃ |
Garanti: | 3 yıl | ||
Vurgulamak: | 2.5Gb/S 20km Sfp Optik Alıcı-Verici,Sfp Optik Alıcı-Verici 1310nm LC,1310nm LC DDM SFP Alıcı-Verici |
Ürün Açıklaması
2.5 Gb/sn SFP Alıcı-verici çift fiber tek modlu 20km 1310nm LC DDM
Açıklama
Nufiber'in SFP-2.5G-LX02-SM1310 Alıcı-Vericileri, çift yönlü LC optik arayüzüne sahip, yüksek performanslı, uygun maliyetli bir modüldür.Küçük Form Faktörü Takılabilir Çoklu Kaynak Sözleşmesi (MSA) ile uyumludurlar ve Dijital tanılama işlevleri, SFF-8472'de belirtilen 2 kablolu seri veri yolu aracılığıyla kullanılabilir.Alıcı bölümü bir PIN alıcısı kullanır ve verici 1310 nm FP lazer kullanır, 8dB'ye kadar bağlantı bütçesi bu modülün SONET OC-48 / SDH STM -16 20km uygulamasını sağlar.
Özellikleri
- 2,67 Gb/s'ye kadar Veri Bağlantıları
- Çalışırken Takılabilir
- Dubleks LC konektörü
- 9/125μm MMF'de 20 km'ye kadar
- 1310nm FP lazer verici
- Tek +3.3V Güç Kaynağı
- SFF-8472 ile Uyumlu İzleme Arayüzü
- Maksimum Güç <1W
- Endüstriyel /Genişletilmiş/ Ticari çalışma sıcaklığı aralığı: -40°C ila 85°C/-5°C ila 85°C/-0°C ila 70°C Sürüm mevcut
- RoHS uyumlu ve Kurşunsuz
Uygulamalar
- SONET OC-48 / SDH STM -16
- SONET OC-12 / SDH STM -4
- SONET OC-3 / SDH STM -1
- Gigabit Ethernet
- 1x/2xFibre Kanal
Optik Parametreler (TOP = -40 için 85°C, VCC = 3.135 3'e465 Volt)
Parametre | Sembol | Minimum. | Tipik | Maks.. | Birim | Not |
Verici Bölümü: | ||||||
Merkez Dalga Boyu | λc | 1270 | 1310 | 1360 | nm | |
Spektral Genişlik (RMS) | σRMS | 4 | nm | |||
Optik Çıkış Gücü | Pdışarı | -10 | -3 | dBm | 1 | |
yok olma oranı | acil | 8.2 | dB | |||
Optik Yükselme/Düşme Süresi | tr / tf | 260 | ps | 2 | ||
Bağıl Yoğunluk Gürültüsü | RIN | -120 | dB/Hz | |||
Toplam Üretilen Verici Jitter (zirveden zirveye) |
JTXkişi | 0.07 | kullanıcı arayüzü | |||
Toplam Üretilen Verici Jitter (rms) |
JTXrms | 0.007 | kullanıcı arayüzü | |||
Çıkış Göz Maskesi | Göz maskesi Telcordia GR-253-GORE ile uyumlu | |||||
Alıcı Bölümü: | ||||||
Optik Giriş Dalga Boyu | λc | 1260 | 1360 | nm | ||
RX Hassasiyeti @ OC-48/STM-16 | You are1 | -18 | dBm | 3 | ||
RX Hassasiyeti @ 2xFibre kanalı | You are2 | -19 | dBm | 4 | ||
RX Hassasiyeti @ Gigabit Ethernet | You are3 | -19 | dBm | 4 | ||
RX Hassasiyeti @ OC-12/STM-4 | You are4 | -19 | dBm | 5 | ||
RX Hassasiyeti @ OC-4/STM-1 | You are5 | -19 | dBm | 5 | ||
RX_LOS İddiası | kayıp bir | -35 | dBm | |||
RX_LOS Onaylamayı Kaldır | kayıp D | -19 | dBm | |||
RX_LOS Histerezis | kayıp H | 0,5 | dB | |||
Alıcı Aşırı Yükü | Pol | 0 | dBm | |||
Genel Özellikler: | ||||||
Veri hızı | BR | 155 | 2667 | Mb/sn | ||
Bit hata oranı | BER | 10-12 | ||||
Maks.9/125μm SMF @ OC-48/STM-16'da Desteklenen Bağlantı Uzunluğu | LMAKS1 | 2 | km | |||
Maks.9/125μm SMF @ 2xFibre kanalında Desteklenen Bağlantı Uzunluğu | LMAKS2 | 5 | km | |||
Maks.9/125μm SMF @ Gigabit Ethernet'te Desteklenen Bağlantı Uzunluğu | LMAKS3 | 10 | km | |||
Maks.9/125μm SMF @ OC-12/STM-4'te Desteklenen Bağlantı Uzunluğu | LMAKS4 | 10 | km | |||
Maks.9/125μm SMF @ OC-4/STM-1'de Desteklenen Bağlantı Uzunluğu | LMAKS5 | 10 | km |
Sipariş Bilgileri
Çift Fiber SFP alıcı-verici | |
Parça Numarası | Ürün Açıklaması |
155Mbp/sn SFP alıcı-verici | |
FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
1.25 Gb/sn SFP alıcı-verici | |
GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
10 Gb/sn SFP alıcı-verici | |
SFP+-10GB-SR | 10G SFP+ SR Çok modlu çift fiber LC 850nm 300M |
SFP+-10GB-LRM | 10G SFP+ LRM Çok modlu çift fiber LC 1310nm 220M |
SFP+-10GB-LR | 10G SFP+ LR Tek modlu çift fiber LC 1310nm 20km |
SFP+-10GB-ERM | 10G SFP+ER Tek modlu çift fiber LC 1310nm 40km |
SFP+-10GB-ER | 10G SFP+ER Tek modlu çift fiber LC 1550nm 40km |
SFP+-10GB-ZR | 10G SFP+ZR Tek modlu çift fiber LC 1550nm 80km |
SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
SFP+10G40-DWDM | DWDM SFP+ 40km |
SFP+10G80-DWDM | DWDM SFP+ 80km |
XFP alıcı-verici | |
XFP-10G-SR | 10G XFP SR Çok modlu çift fiber LC 850nm 300M |
XFP-10G-LRM | 10G XFP LRM Tek modlu çift fiber LC 1310nm 10kM |
XFP-10G-LR | 10G XFP LR Tek modlu çift fiber LC 1310nm 20km |
XFP-10G-ER | 10G XFP ER Tek modlu çift fiber LC 1550nm 40km |
XFP-10G-ZR | 10G XFP ZR Tek modlu çift fiber LC 1550nm 80km |
CWDM DWDM Alıcı-Verici | |
XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
XFP-DWDM-40xx | DWDM XFP 40km |
XFP-DWDM-80xx | DWDM XFP 80km |
XFP-DWDM-100xx | DWDM XFP100km |
