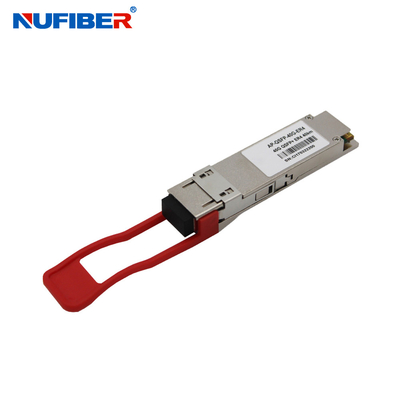

40G QSFP+ ER4 40km LC Konnektör Huawei Uyumlu SFP Modülü 1310nm
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | Nufiber |
Sertifika: | CE FCC |
Model numarası: | QSFP-40G-ER4 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 parça |
---|---|
Ambalaj bilgileri: | 10 adet/plastik torba, 200 adet/karton |
Teslim süresi: | 2-3 gün |
Ödeme koşulları: | T / T, Western Union |
Yetenek temini: | 1000 Adet/Hafta |
Detay Bilgi |
|||
Veri hızı: | 40GB / sn | dalga boyu: | 1310nm |
---|---|---|---|
Mesafe: | 40km | Bağlayıcı: | LC |
Elyaf Türü: | Tek mod | Güç kaynağı: | 3.3V |
Çalışma sıcaklığı: | 0 ~ 70 ℃ | Garanti: | 12 ay |
Üretici firma: | Evet | OEM: | Destek |
Vurgulamak: | Huawei Uyumlu SFP Modülü 1310nm,LC Konnektör SFP Modülü 1310nm,40km 40G QSFP+ Alıcı-Verici |
Ürün Açıklaması
40G QSFP+ ER4 40km 1310nm LC Konnektör Uyumlu Huawei SFP Modülü QSFP-40G-ER4
QSFP-40G-ER4
40G QSFP+ ER4 40km 1310nm LC Konnektör Fiber Optik Alıcı-Verici QSFP-40G-ER4 QSFP+ 40G
Çalışırken Takılabilir, Dubleks LC Konnektör, Tek mod
Ürün Açıklaması
QSFP-40G-ER4, 40Km optik iletişim uygulamaları için tasarlanmış bir alıcı-verici modülüdür.Tasarım, IEEE P802.3ba standardının 40GBASE-ER4'ü ile uyumludur.Modül, 10 Gb/sn elektrik verisinin 4 giriş kanalını (ch) 4 CWDM optik sinyale dönüştürür ve bunları 40 Gb/sn optik iletim için tek bir kanala çoklar.Tersine, alıcı tarafında, modül 40 Gb/sn girişi optik olarak 4 CWDM kanal sinyaline ayırır ve bunları 4 kanal çıkış elektrik verisine dönüştürür.
4 CWDM kanalının merkezi dalga boyları, ITU-T G694.2'de tanımlanan CWDM dalga boyu ızgarasının üyeleri olarak 1271, 1291, 1311 ve 1331 nm'dir.Optik arayüz için bir çift yönlü LC konektörü ve elektrik arayüzü için 38 pinli bir konektör içerir.Uzun mesafeli sistemde optik dağılımı en aza indirmek için bu modülde tek modlu fiber (SMF) uygulanmalıdır.
Ürün, QSFP Çok Kaynaklı Anlaşmaya (MSA) göre form faktörü, optik/elektrik bağlantısı ve dijital teşhis arayüzü ile tasarlanmıştır.Sıcaklık, nem ve EMI paraziti dahil en zorlu dış çalışma koşullarını karşılamak üzere tasarlanmıştır.
Modül, tek bir +3.3V güç kaynağından çalışır ve Modül Mevcut, Sıfırlama, Kesinti ve Düşük Güç Modu gibi LVCMOS/LVTTL global kontrol sinyalleri modüllerle birlikte mevcuttur.Daha karmaşık kontrol sinyallerini göndermek ve almak ve dijital teşhis bilgilerini elde etmek için 2 kablolu seri arabirim mevcuttur.Maksimum tasarım esnekliği için bireysel kanallar adreslenebilir ve kullanılmayan kanallar kapatılabilir.
QSFP-40G-ER4, QSFP Çok Kaynaklı Anlaşmaya (MSA) göre form faktörü, optik/elektrik bağlantısı ve dijital tanı arayüzü ile tasarlanmıştır.Sıcaklık, nem ve EMI paraziti dahil en zorlu dış çalışma koşullarını karşılamak üzere tasarlanmıştır.Modül, iki kablolu seri arabirim aracılığıyla erişilebilen çok yüksek işlevsellik ve özellik entegrasyonu sunar.
Ana Özellikler
4 CWDM şeritli MUX/DEMUX tasarımı |
Kanal bant genişliği başına 11,2 Gbps'ye kadar |
> 40Gbps toplam bant genişliği |
Dubleks LC konektörü |
40G Ethernet IEEE802.3ba ve 40GBASE-ER4 Standardı ile uyumlu |
QSFP MSA uyumlu |
40 km'ye kadar şanzıman |
QDR/DDR Infiniband veri hızlarıyla uyumlu |
Tek +3.3V güç kaynağı çalışıyor |
Dahili dijital teşhis fonksiyonları |
Sıcaklık aralığı 0°C ila 70°C |
RoHS Uyumlu |
uygulama
raftan rafa |
Veri merkezleri Anahtarlar ve Yönlendiriciler |
Metro ağları |
Anahtarlar ve Yönlendiriciler |
40G BASE-ER4 Ethernet Bağlantıları |
Optik Parametreler (TOP = 0 ila 70 °ÖZGEÇMİŞCC = 3.13 3'e47 Volt)
Parametre | Sembol | Minimum | Tip | Maks. | Birim | Referans |
verici | ||||||
Dalga Boyu Ataması |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
L1 | 1284.5 | 1291 | 1297.5 | nm | ||
L2 | 1304.5 | 1311 | 1317.5 | nm | ||
L3 | 1324.5 | 1331 | 1337.5 | nm | ||
Yan mod Bastırma Oranı | SMSR | 30 | - | - | dB | |
Toplam Ortalama Fırlatma Gücü | PT | - | - | +10.5 | dBm | |
Her Şeritte Ortalama Başlatma Gücü | -2.7 | - | +4.5 | dBm | ||
Herhangi iki Şerit (OMA) arasındaki Başlatma Gücü Farkı | - | - | 4.7 | dB | ||
Optik Modülasyon Genliği, her Şerit | OMA | 0,3 | +5 | dBm | ||
OMA'da Başlatma Gücü eksi Verici ve Dağılma Cezası (TDP), her Şerit | -0.5 | - | dBm | |||
TDP, her Şerit | TDP | 2.6 | dB | |||
yok olma oranı | acil | 3.5 | - | - | dB | |
Verici Göz Maskesi Tanımı {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | |||||
Optik Dönüş Kaybı Toleransı | - | - | 20 | dB | ||
Ortalama Başlatma Gücü KAPALI Verici, her Şerit | puf | -30 | dBm | |||
Bağıl Yoğunluk Gürültüsü | durulama | -128 | dB/HZ | 1 | ||
Alıcı | ||||||
Hasar Eşiği | THd | 3.8 | dBm | 1 | ||
Alıcı Girişinde Ortalama Güç, her Şerit | r | -21.2 | -4.5 | dBm | ||
Alıcı Gücü (OMA), her Şerit | -1 | dB | ||||
RSSI Doğruluğu | -2 | 2 | dB | |||
Alıcı Yansıma | rrx | -26 | dB | |||
Alıcı Gücü (OMA), her Şerit | - | - | 3.5 | dBm | ||
Her Şeritte OMA'da Stresli Alıcı Hassasiyeti | - | - | -16.8 | dBm | ||
Alıcı Hassasiyeti (OMA), her Şerit | You are | - | - | -19 | dBm | |
Herhangi iki Şerit (OMA) arasındaki Alma Gücü Farkı | 7.0 | dB | ||||
Her Şeritte Elektriksel 3 dB üst Kesim Frekansı alın | 12.3 | GHz | ||||
LOS De-Assert | kayıpNS | -20 | dBm | |||
LOS İddiası | kayıpA | -35 | dBm | |||
LOS Histerisiz | kayıpH | 0,5 | dB |
Sipariş Bilgileri:
QSFP-40G-SR4 | 40Gb/sn 150m MPO/MTP Konektörü, Çoklu mod, 850nm |
QSFP-40G-LR4 | 40Gb/sn 10km Dubleks LC Konnektör, Tek mod, 1270-1330nm |
QSFP-40G-ER4 | 40 Gb/sn 40km Dubleks LC Konnektör, Tek mod, 1270-1330nm |
QSFP-40G-LR-S | 40Gb/sn 2km PSM4 MPO Konektörü, Tek mod, 1310nm |
QSFP-40G-LR-S | 40Gb/sn 10km PSM4 MPO Konektörü, Tek mod, 1310nm |
QSFP-40G-LX4 | 40Gb/sn 150m Dubleks LC Konektörü, Çoklu mod(OM3), 1270-1330nm |
QSFP-40G-LX4 | 40 Gb/sn 2km Dubleks LC Konnektör, Tek mod, 1270-1330nm |
