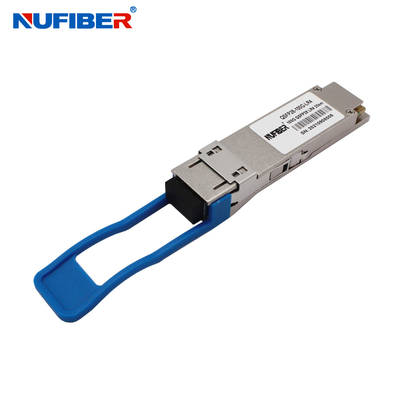

Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü

Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: NuFiber
Sertifika: CE FCC Rohs
Model numarası: QSFP28-100G-LR4

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 parça
Ambalaj bilgileri: 4 adet/plastik tabak,
Teslim süresi: 1-3 iş günü içinde
Ödeme koşulları: L / C, T / T, Western Union, Kredi kartı
Yetenek temini: AYLIK 10.000 ADET
En iyi fiyat İletişim

Detay Bilgi

Veri hızı: 100Gb/sn dalga boyu: 1270-1330nm
Mesafe: 20km bağlayıcı: LC
DDM: Destek Elyaf Türü: Tek mod
Güç kaynağı: 3.3V Çalışma sıcaklığı: 0~70℃
Garanti: 2 yıl uyumluluk: Huawei, Cisco, HP, H3C...
Üretici firma: Evet
Vurgulamak:

Huawei Uyumlu 100G QSFP28 Alıcı-Verici

,

100G QSFP28 LR4 Optik Alıcı-Verici Modülü

,

LC Optik Alıcı-Verici Modülü

Ürün Açıklaması

Uyumlu Huawei 100G QSFP28 LR4 20KM LC Yuvası DDM 1310nm Optik Alıcı-Verici Modülü





(QSFP28-100G-LR4)



100Gb/sn 20km QSFP28 Alıcı-Verici

Çalışırken Takılabilir, Dubleks LC Konnektör, Tek mod

1270 nm, 1290 nm, 1310 nm ve 1330 nm

Açıklama

QSFP28-100G-LR4, 20km optik iletişim uygulamaları için tasarlanmış bir alıcı-verici modülüdür.Tasarım, IEEE 802.3-2012 Madde 88 standardı IEEE 802.3bm CAUI-4 yongasının modül elektrik standardı ITU-T G.959.1-2012-02 standardının 100GbASE-LR4'ü ile uyumludur.Modül, 25.78 Gbps'lik 4 giriş kanalını (ch) 27.95 Gbps elektrik verisine 4 şeritli optik sinyallere dönüştürür ve bunları 100 Gb/sn optik iletim için tek bir kanala çoklar.Tersine, alıcı tarafında, modül 100 Gb/s'lik bir girişi optik olarak 4 şeritli sinyallere ayırır ve bunları 4 şeritli çıkış elektrik verilerine dönüştürür.
4 şeridin merkezi dalga boyları 1270 nm, 1290 nm, 1310 nm ve 1330 nm'dir.Optik arayüz için bir çift yönlü LC konektörü ve elektrik arayüzü için 38 pinli bir konektör içerir.Uzun mesafeli sistemde optik dağılımı en aza indirmek için bu modülde tek modlu fiber (SMF) uygulanmalıdır.





Özellikleri

  • 4 şeritli MUX/DEMUX tasarımı
  • SMF üzerinden 20 km'ye kadar erişim için entegre CWDM TOSA / ROSA
  • 103.125 Gbps hat hızı için 100GBASE-CWDM4 ve 111.81 Gbps hat hızı için OTU4 desteği
  • > 100Gbps toplam bant genişliği
  • Dubleks LC konektörleri
  • IEEE 802.3-2012 Madde 88 standardı ile uyumlu IEEE 802.3bm CAUI-4 çipten modüle elektrik standardı ITU-T G.959.1-2012-02 standardı ·
  • Tek +3.3V güç kaynağı çalışıyor
  • Dahili dijital teşhis fonksiyonları
  • Sıcaklık aralığı 0°C ila 70°C
  • RoHS Uyumlu Parça



Uygulamalar

  • Yerel Alan Ağı (LAN)
  • Geniş Alan Ağı (WAN)
  • Ethernet anahtarları ve yönlendirici uygulamaları



Optik Parametreler



Parametre Sembol Minimum Tip Maks. Birim Not
Kanal Başına Veri Hızı   - 25.78125   Gb/sn
Güç tüketimi   - 2.5 3.5 W
Besleme Akımı Icc   0.75 1.0 A
Kontrol G/Ç Voltajı-Yüksek VIH 2.0   Vcc V
Kontrol G/Ç Voltajı-Düşük VIL 0   0.7 V
Kanallar Arası Eğrilik TSK     150 not
SIFIRLAMA Süresi     10   Biz
RESETL Onay kaldırma süresi       100 Hanım
Güç Açma Süresi       100 Hanım
verici
Tek Uçlu Çıkış Voltaj Toleransı   0,3   4 V 1
Ortak mod Voltaj Toleransı   15     mV
İletim Girişi Fark Gerilimi VI 120   1200 mV
İletim Girişi Fark Empedansı Çinko 80 100 120
Veriye Bağlı Giriş Jitter DDJ     0.1 kullanıcı arayüzü
Veri Girişi Toplam Titreşim TJ     0.28 kullanıcı arayüzü
Alıcı
Tek Uçlu Çıkış Voltaj Toleransı   0,3   4 V
Rx Çıkış Fark Gerilimi ses   600 800 mV
Rx Çıkış Artış ve Düşüş Gerilimi Tr/Tf     35 ps 1
Toplam Titreme TJ     0.7 kullanıcı arayüzü
Deterministik Titreşim DJ     0.42 kullanıcı arayüzü



Sipariş Bilgileri



100G QSFP28
QSFP28-100G-SR4 103.1 Gbp 850nm MMF MTP/MPO 100m VCSEL 850nm
QSFP28-100G-LR4 103.1 Gbp 1310nm SMF LC dubleks 10km DML 1310nm
QSFP28-100G-ER4 103.1Gb/sn 1310nm SMF LC Dubleks 25km-40km 4x EML
QSFP28-100G-PSM4 103.1 Gbp 1310nm SMF MTP/MPO 500m 4x DFB
QSFP28-100G-LR-S 103.1 Gbp 1310nm SMF MTP/MPO 2km 4x DFB
QSFP28-100G-CWDM4-S 103.1 Gbp CWDM SMF LC dubleks 2km DML CWDM'si
1271~1331nm
QSFP28-100G-CWDM4-L 103.1 Gbp CWDM SMF LC dubleks 10km DML CWDM'si
1271~1331nm



Ürünler Gösterisi

Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü 0Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü 1Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü 2Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü 3Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü 4

Uygulamalar:

Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü 5

Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü 6



Paketleme ve Nakliye

Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü 7





Huawei Uyumlu 100G QSFP28 LR4 LC Optik Alıcı-Verici Modülü 8
