| Adedi: | 1 parça |
| Standart ambalaj: | 10 adet/plastik torba, 200 adet/karton |
| Teslim süresi: | 1-3 iş günü |
| Ödeme yöntemi: | L / C, T / T, Western Union |
| Tedarik kapasitesi: | Ayda 100.000 adet |

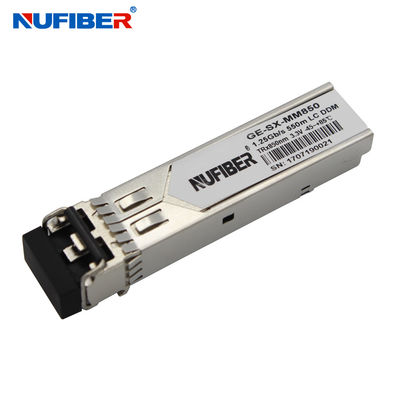

NuFiber’ın GE-SX-MM850 Alıcı-Vericisi, çift yönlü LC optik arayüzüne sahip, yüksek performanslı, uygun maliyetli bir modüldür. Yüksek hızlı sinyal için standart AC bağlantılı CML ve LVTTL kontrol ve izleme sinyalleri. Alıcı bölümü bir PIN alıcı kullanır ve verici, bu modülün 1000Base Ethernet 550m uygulamasını sağlamak için 9dB'ye kadar bağlantı bütçesi sağlayan 850 nm VCSEL lazer kullanır.
Özellikler
Uygulamalar
Optik Parametreler(TOP = -40 ila 85°C, VCC = 3.135 ila 3.465 Volt)
| Parametre | Sembol | Min. | Tipik | Maks. | Birim | Not |
| Verici Bölümü: | ||||||
| Merkez Dalga Boyu | λc | 840 | 850 | 860 | nm | |
| Spektral Genişlik(RMS) | σRMS | 0.85 | nm | |||
| Optik Çıkış Gücü | Pout | -9 | -3 | dBm | 1 | |
| Sönme Oranı | ER | 8.2 | dB | |||
| Optik Yükselme/Düşme Süresi | tr / tf | 260 | ps | 2 | ||
| Bağıl Yoğunluk Gürültüsü | RIN | -120 | dB/Hz | |||
| Çıkış Göz Maskesi | IEEE802.3 z ile uyumlu (sınıf 1 lazer güvenliği) | |||||
| Alıcı Bölümü: | ||||||
| Optik Giriş Dalga Boyu | λc | 770 | 860 | nm | ||
| Alıcı Aşırı Yük | Pol | 0 | dBm | 4 | ||
| RX Hassasiyeti | Sen | -18 | dBm | 4 | ||
| RX_LOS İddiası | LOS A | -29 | dBm | |||
| RX_LOS Devre Dışı Bırakma | LOS D | -19 | dBm | |||
| RX_LOS Histerezisi | LOS H | 0.5 | dB | |||
| Genel Özellikler: | ||||||
| Veri Hızı | BR | 1.25 | Gb/s | |||
| Bit Hata Oranı | BER | 10-12 | ||||
| 50/125μm MMF@1.25Gb/s'de Desteklenen Maksimum Bağlantı Uzunluğu | LMAX | 550 | m | |||
| Toplam Sistem Bütçesi | LB | 8 | dB | |||
Sipariş bilgileri
| Çift Fiber SFP Alıcı-Verici | |
| Parça Numarası | Ürün Açıklaması |
| 155Mbp/s SFP Alıcı-Verici | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Çift LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Çift LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Çift LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Çift LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Çift LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Çift LC, DDM 0°C~+70°C |
| 1.25Gbps SFP Alıcı-Verici | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Çift LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Çift LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Çift LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Çift LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Çift LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Çift LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Çift LC, DDM 0°C~+70°C |
| 10Gbps SFP Alıcı-Verici | |
| SFP+-10GB-SR | 10G SFP+ SR Çok modlu çift fiber LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Çok modlu çift fiber LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Tek modlu çift fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Tek modlu çift fiber LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Tek modlu çift fiber LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Tek modlu çift fiber LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFP Alıcı-Verici | |
| XFP-10G-SR | 10G XFP SR Çok modlu çift fiber LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Tek modlu çift fiber LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Tek modlu çift fiber LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Tek modlu çift fiber LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Tek modlu çift fiber LC 1550nm 80km |
| CWDM DWDM Alıcı-Verici | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
Ürün Gösterimi
Fabrika Gösterimi
|
|
