| Adedi: | 1 parça |
| Standart ambalaj: | 10 adet/plastik torba, 200 adet/karton |
| Teslim süresi: | 2-3 gün |
| Ödeme yöntemi: | T / T, Western Union |
| Tedarik kapasitesi: | 1000 Adet/Hafta |

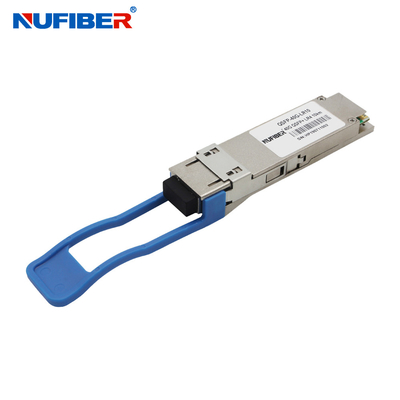

QSFP-40G-LR4 40Gb/s QSFP+ Alıcı 10km 1310nm SMF dupleks LC optik modülü uyumlu Cisco Huawei HP
40Gb/s 10km QSFP+ Alıcı
Sıcak Bağlanabilir, Dupleks LC Bağlantısı, Tek Mod
Ürün Tanımı
QSFP-40G-LR4, 10Km optik iletişim uygulamaları için tasarlanmış bir alıcı modülüdür.Modül, 10Gb/s elektrik verilerinin 4 giriş kanalını (ch) 4 CWDM optik sinyale dönüştürür., ve bunları 40Gb/s optik iletim için tek bir kanala multipleks eder. Tersine, alıcı tarafında, modül optik olarak 40Gb/s girişini 4 CWDM kanalı sinyaline de-multipleks eder.ve onları 4 kanal çıkış elektrik verilerine dönüştürür..
4 CWDM kanalının merkezi dalga boyları 1271, 1291, 1311 ve 1331 nm'dir.
ITU-T G694'te tanımlanan CWDM dalga boyu şebekesi.2. Bu ikili bir LC konektörü içerir
optik arayüzü ve elektrik arayüzü için 38 pinlik bir konektör.
Uzun mesafe sisteminde dağılım, tek modlu fiber (SMF) bu modülde uygulanmalıdır.
Temel Özellikler
4 CWDM şeridi MUX/DEMUX tasarımı |
Kanal başına 11,2Gbps'e kadar bant genişliği |
Toplam bant genişliği > 40Gbps |
Çifte LC konektörü |
40G Ethernet IEEE802.3ba ve 40GBASE-LR4 standardına uygun |
QSFP MSA uyumlu |
10 km'ye kadar iletim |
QDR/DDR Infiniband veri hızlarına uygun |
Tek +3.3V güç kaynağı çalışmaktadır |
Dahili dijital teşhis fonksiyonları |
Sıcaklık aralığı: 0°C - 70°C |
RoHS Uyumlu |
Başvuru
Rack to rack (Rek ile raf) |
Veri Merkezleri Değiştiriciler ve Yönlendiriciler |
Metro ağları |
Değiştiriciler ve Yönlendiriciler |
40G BASE-LR4 Ethernet bağlantıları |
Optik parametreler ((T)OP= 0 ila 70°C, VCC= 3.133'e kadar.47 volt)
| Parametreler | Simge | Min. | Tip | En fazla. | Birim | Hakem. |
| Göndericisi | ||||||
| Dalga boyu atamaları | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Yan moddaki bastırma oranı | SMSR | 30 | - | - | dB | |
| Toplam ortalama fırlatma gücü | PT | - | - | 8.3 | dBm | |
| Her bir şerit için ortalama fırlatma gücü | - 7 | - | 2.3 | dBm | ||
| Herhangi iki şerit arasındaki fırlatma gücündeki fark (OMA) | - | - | 6.5 | dB | ||
| Optik modülasyon genişliği, her şerit | OMA | - 4 | +3.5 | dBm | ||
| Başlatma Gücü OMA eksi | ||||||
Göndericiler ve dağıtım cezası | - Dört.8 | - | dBm | |||
| TDP, her şerit | TDP | 2.3 | dB | |||
| Yokoluş oranı | Acil Servis | 3.5 | - | - | dB | |
Gönderen Göz Maskesinin Tanımı {X1, | - Hayır.25- Evet.4, 0.45, 0.25, 0.28, 0,4 | |||||
| Optik Geri Dönüş Kaybı Toleransı | - | - | 20 | dB | ||
Sipariş Verme Bilgisi
| QSFP-40G-SR4 | 40Gb/s 150m MPO/MTP bağlantısı, çoklu mod, 850nm |
| QSFP-40G-LR4 | 40Gb/s 10km Duplex LC Connector, Tek mod,1270-1330nm |
| QSFP-40G-ER4 | 40Gb/s 40km Duplex LC Connector, Tek mod,1270-1330nm |
| QSFP-40G-LR-S | 40Gb/s 2km PSM4 MPO konektörü, Tek mod,1310nm |
| QSFP-40G-LR-S | 40Gb/s 10km PSM4 MPO konektörü, Tek mod,1310nm |
| QSFP-40G-LX4 | 40Gb/s 150m Duplex LC Connector, çoklu mod ((OM3),1270-1330nm |
| QSFP-40G-LX4 | 40Gb/s 2km Duplex LC Connector, Tek mod,1270-1330nm |
Ürünler Göster
|
|
