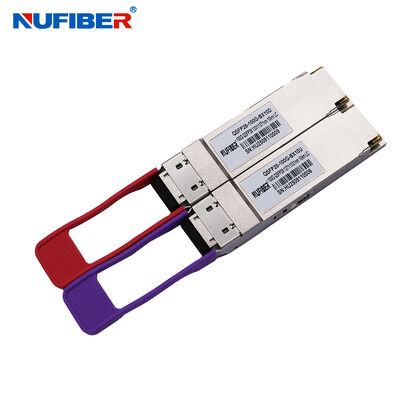

QSFP28-100G-BX10 100G QSFP28 BIDI Alıcı-Verici 10km Tek LC 100G Alıcı-Verici

QSFP28-100G-BX10 100G QSFP28 BIDI Alıcı-Verici 10km Tek LC 100G Alıcı-Verici

Adedi: 1 çift
Standart ambalaj: 4 adet/plastik tabak,
Teslim süresi: 1-3 iş günü içinde
Ödeme yöntemi: L/C, T/T, Western Union, Kredi Kartı
Tedarik kapasitesi: Ayda 10.000 adet
Ayrıntılı Bilgiler
Menşe yeri
Çin
Marka adı
NUFIBER
Sertifika
CE FCC Rohs
Model numarası
QSFP28-100G-BX10U/D
Veri Hızı:
100 gb/s
Mesafe:
10km
Bağlayıcı:
LC
DDM:
Destek
Elyaf Tipi:
Tek Fiber Tek Mod
Güç kaynağı:
3.3V
Çalışma sıcaklığı:
0~70°C
Garanti:
1 Yıl
Uyumluluk:
Huawei, Cisco, HP, H3C...
Üreticisi:
Evet
Ürün Tanımı

100Gb/s QSFP28 BIDI10km DDM Alıcı



Açıklamalar

100G QSFP28 LR1 BIDI, 10 km optik iletişim uygulamaları için tasarlanmıştır. 100Gb/s yüksek hızlı veri iletişiminde tek modlu fiber ile hizmet için tasarlanmıştır. Optik sinyaller, ticari standart LC konektörü aracılığıyla tek modlu bir fiber üzerine çoğullandırılır.





Ürün Özellikleri

  • 100GBASE-LR BIDI'yi destekler
  • PAM4 ile hat sinyalizasyon hızı 106.25Gb/s
  • SMF üzerinde 10 km'ye kadar iletim
  • EML Lazer ve PIN alıcı
  • NRZ elektrik arayüzü (CAUI-4) ile 4x25.78Gb/s
  • Modül içinde KP4 FEC desteği
  • Yüksek hızlı G/Ç elektrik arayüzü
  • Entegre Dijital Teşhis izleme ile I2C arayüzü
  • Tek LC konektörlü QSFP28 MSA paketi
  • Tek +3.3V güç kaynağı
  • Güç tüketimi<3.5 W
  • Çalışma kasa sıcaklığı: 0 ila +70 °C
  • 802.3cu, SFF-8636 ve SFF-8679 standartlarına uyumlu
  • 100G Lambda MSA 100G-LR1 Optik Özelliklerine uyumlu
  • AB Direktifi 2015/863/AB ile uyumlu

Uygulamalar

  • Veri Merkezi
  • 100 Gigabit Ethernet



Sipariş Bilgileri

Parça No. Veri Hızı(optik) Lazer Fiber Türü Mesafe Optik Arayüz Sıcaklık DDMI Kilit Rengi
QSFP28-100G-BX20U 106.25Gbps Tx1271/Rx1331 SMF 20km LC 0~70C E Mor
QSFP28-100G-BX20D 106.25Gbps Tx1331/Rx1271 SMF 20km LC 0~70C E Kırmızı



I.Mutlak Maksimum Değerler

Parametre Sembol Min. Tipik Maks. Birim Notlar
Depolama Sıcaklığı TS -40 - +85 °C
Besleme Gerilimi VCC -0.5 - +4.0 V
Çalışma Bağıl Nem RH - - +85 %



II.Önerilen Çalışma Koşulları

Parametre Sembol Min. Tipik Maks. Birim Notlar
Çalışma Kasa Sıcaklığı TC 0 - +70 °C
Besleme Gerilimi VCC 3.13 3.3 3.47 V
İletim Mesafesi TD - - 10 km SMF Üzerinden



III.Optik ve Karakteristikler

Parametre Sembol Min. Tipik Maks. Birim Notlar
Verici
Merkez Dalga Boyu CW 1264.5 1271 1277.5 nm
1324.5 1331 1337.5 nm
Sinyalizasyon Hızı SR     53.125 GBd
Frekans Sapması Foffset -100   100 ppm
Ortalama Fırlatma Gücü PTX -1.4 - 4.5 dBm 1
Dış Optik Modülasyon Genliği OMA 0.7 - 4.7 dBm 1
OMA'daki Fırlatma Gücü eksi TDECQ OMA-TDECQ -0.7 - - dBm ER≧4.5 dB
-0.6 - - dBm ER<4.5dB
PAM4 için Verici ve dağılım göz kapanması (TDECQ) (maks) TDECQ - - 3.4 dBm
Ortalama Çıkış Gücü (Lazer Kapalı) Poff - - -30 dBm
Yan Mod Bastırma Oranı SMSR 30 - - dB
Sönümleme Oranı ER 3.5 - - dB
RIN_OMA RIN - - -136 dB/Hz
Verici yansıtıcılığı Tref - - -26 dB
Optik Geri Dönüş Kaybı Toleransı ORLT - - 15.6 dB
Alıcı
Merkez Dalga Boyu CW 1324.5 1331 1337.5 nm
1264.5 1271 1277.5 nm
Hasar eşiği Pdamage 5.5 - - dBm 2
Ortalama Rx Gücü PRx -7.7 - 4.5 dBm 3
Alınan güç _OMAouter POMA - - 4.7 dBm

Alıcı hassasiyeti _OMAouter

TDECQ için< 1.4 dB

1.4 dB £ TDECQ £ 3.4 dB için

SEN _OMA - -

-6.1

–7.5 +

TDECQ

dBm 4
Yansıtma Ref - - -26 dB
Los Aktif LosA -26 -   dBm
Los De-Aktif LosDA - - -10 dBm
Los Histerezisi LosH 0.5 - - dB
Stresli alıcı hassasiyeti _OMAouter SRS - - -4.1 dBm 5
Stresli alıcı hassasiyeti testi koşulları:
PAM4 için stresli göz kapanması (SECQ)       3.4 dB 6
SECQ-10*lgCeq       3.4 dB 6

Notlar:

  • Optik güç SMF'ye fırlatılır.
  • Alıcı, bu ortalama güç seviyesine sahip bir optik giriş sinyaline sürekli maruz kalmaya zarar vermeden dayanabilmelidir. Alıcı, bu giriş gücünde doğru çalışmak zorunda değildir.
  • Ortalama alınan güç, her hat (min) bilgilendiricidir ve sinyal gücünün ana göstergesi değildir.
  • BER= 2.4x10-4 için stresli alıcı hassasiyeti için TP3'te uyumluluk test sinyali kullanılarak ölçülmüştür. PRBS31Q test deseni veya karıştırılmış boş sinyal.
  • IEEE Std 802.3cu'da belirtilen BER için TP3'te (bkz. 3.11) uyumluluk test sinyali ile ölçülmüştür.
  • Ceq, IEEE Std 802.3-2022 madde 121.8.5.3'te tanımlanan ve referans eşitleyici gürültü artışını hesaba katan bir katsayıdır.







IV.Elektriksel Karakteristikler

Parametre Sembol Min. Tipik Maks. Birim Notlar
Verici (Modül Girişi)
Giriş Diferansiyel Empedansı Rin - 100 - Ohm
Diferansiyel Veri Giriş Genliği VIN,P-P   - 900 mVpp
Diferansiyel sonlandırma uyumsuzluğu (maks) D-mismatch - - 10 %
DC ortak mod giriş voltajı   -0.3 - 2.8 V
Geçiş süresi (20%~80%) Tr Tf 10 - - ps
LPMode, Reset ve ModSelL / Tx dis VIL -0.3 - 0.8 V
LPMode, Reset ve ModSelL / Tx dis VIH 2.0 - VCC+0.3 V
Alıcı (Modül Çıkışı)
Çıkış Diferansiyel Empedansı Rout - 100 - Ohm
Diferansiyel Veri Çıkış Genliği VOUTP-P - - 900 mVpp
Diferansiyel sonlandırma uyumsuzluğu (maks) D-mismatch - - 10 %
Geçiş süresi, %20 ila %80 Tr Tf 12 -   ps
ModPrsL ve IntL/ Rx los VOL 0 - 0.4 V
ModPrsL ve IntL/ Rx los VOH VCC-0.5 - VCC+0.3 V



V.Dijital Teşhisler

Parametre Aralık Doğruluk Birim Kalibrasyon
Sıcaklık 0 ila 70 ±3 ºC Dahili
Voltaj 0 ila Vcc ±3% V Dahili
Tx Bias Akımı 0 ila 100 ±10% mA Dahili
Tx Çıkış Gücü -1.4 ila 4.5 ±3 dB Dahili
Rx Giriş Gücü -7.7 ila 4.5 ±3 dB Dahili



VI.İletişim Arayüzü Zamanlama Karakteristikleri

Parametre Sembol Min Maks Birim Kalibrasyon Notlar
Başlatma süresi t_init   10 s Güç açıldıktan veya sıcak takıldıktan sonra modülün tam işlevsel hale gelmesi için geçen süre. Bu süre, LPMode'un ana bilgisayar tarafından düşük çekildiği 2. veya daha yüksek Güç Sınıfı modüller için ve tüm 1. Güç Sınıfı modüller için geçerlidir.









Oda Sıcaklığı

LPMode Aktif Etme Süresi ton_LPMode   100 ms Ana bilgisayar LPMode'u yüksek konuma bıraktığı andan modül güç tüketiminin 1. Güç Sınıfına ulaşmasına kadar geçen süre.
Rx LOS Aktif Etme Süresi ton_LOS   100 ms Rx optik sinyal kaybından Rx LOS bitinin 1 olarak ayarlanmasına ve modül tarafından IntL'nin düşük çekilmesine kadar geçen süre.
Tx Hata Aktif Etme Süresi ton_Txfault   200 ms Tx Hata durumundan Tx Hata bitinin 1 olarak ayarlanmasına ve modül tarafından IntL'nin düşük çekilmesine kadar geçen süre.
Tx Devre Dışı Bırakma Süresi Kaldırma toff_TxDis   400 ms Tx Devre Dışı Bırakma bitinin 0 olarak temizlenmesinden optik çıkışın nominal değerinin %90'ının üzerine çıkmasına kadar geçen süre.
Tx Devre Dışı Bırakma Aktif Etme Süresi ton_TxDis   100 ms Tx Devre Dışı Bırakma bitinin 1 olarak ayarlanmasından optik çıkışın nominal değerinin %10'unun altına düşmesine kadar geçen süre.



VII.Pin Diyagramı



QSFP28-100G-BX10 100G QSFP28 BIDI Alıcı-Verici 10km Tek LC 100G Alıcı-Verici 0





VIII.Pin Tanımları

PIN Mantık Sembol Açıklama

Tak

Sıra No.

Notlar
1   GND Toprak 1 1
2 CML-I Tx2n Verici Ters Veri Girişi 3
3 CML-I Tx2p Verici Düz Veri Çıkışı 3
4   GND Toprak 1 1
5 CML-I Tx4n Verici Ters Veri Girişi 3
6 CML-I Tx4p Verici Düz Veri Çıkışı 3
7   GND Toprak 1 1
8 LVTLL-I ModSelL Modül Seçimi 3
9 LVTLL-I ResetL Modül Sıfırlama 3
10   VccRx 3.3V Güç Kaynağı Alıcı 2 2
11 LVCMOS-I/O SCL 2-Wire Seri Arayüz Saati 3
12 LVCMOS-I/O SDA 2-Wire Seri Arayüz Verisi 3
13   GND Toprak 1
14 CML-O Rx3p Alıcı Düz Veri Çıkışı 3
15 CML-O Rx3n Alıcı Ters Veri Çıkışı 3
16   GND Toprak 1 1
17 CML-O Rx1p Alıcı Düz Veri Çıkışı 3
18 CML-O Rx1n Alıcı Ters Veri Çıkışı 3
19   GND Toprak 1 1
20   GND Toprak 1 1
21 CML-O Rx2n Alıcı Ters Veri Çıkışı 3
22 CML-O Rx2p Alıcı Düz Veri Çıkışı 3
23   GND Toprak 1 1
24 CML-O Rx4n Alıcı Ters Veri Çıkışı 3 1
25 CML-O Rx4p Alıcı Düz Veri Çıkışı 3
26   GND Toprak 1 1
27 LVTTL-O ModPrsL Modül Mevcut 3
28 LVTTL-O IntL/Rx_LOS Kesinti/Rx_LOS 3 3
29   VccTx +3.3 V Güç Kaynağı verici 2 2
30   Vcc1 +3.3 V Güç Kaynağı 2 2
31 LVTTL-I LPMode/TxDIS Düşük Güç Modu/Tx_Devre Dışı 3 3
32   GND Toprak 1 1
33 CML-I Tx3p Verici Düz Veri Girişi 3
34 CML-I Tx3n Verici Ters Veri Çıkışı 3
35   GND Toprak 1 1
36 CML-I Tx1p Verici Düz Veri Girişi 3
37 CML-I Tx1n Verici Ters Veri Çıkışı 3
38   GND Toprak 1 1


Notlar:

1. GND, QSFP28 modülü içindeki sinyal ve besleme (güç) ortak sembolüdür. Hepsi QSFP28 modülü içinde ortaktır ve aksi belirtilmedikçe tüm modül voltajları bu potansiyele göre referans alınır. Bunları doğrudan ana bilgisayar kartı sinyal-ortak toprak düzlemine bağlayın.

2. Vcc Rx, Vcc1 ve Vcc Tx, alıcı ve verici güç kaynaklarıdır ve eşzamanlı olarak uygulanmalıdır. Ana Bilgisayar Kenar Kartı Konektörünün ana bilgisayar tarafı için tanımlanan gereksinimler MSA'da listelenmiştir. Konektör pinlerinin her biri maksimum 1000 mA akım için derecelendirilmiştir.

3. 100G QSFP28 LR1 BIDI modülünde Tx_DIS ve Rx_LOS işlevini desteklemek için İki Çok Amaçlı Pin.




IX.Kısmi Yönetim Arayüzü

Sayfa Bayt Bit Ad Açıklama
00h 99 1 LP/TxDis ctrl LPMode/TxDis giriş sinyali kontrolü. Tam bir açıklama için SFF8679'a bakın. 0b = LPMode 1b = TxDIS
0 IntL/LOSL ctrl IntL/LOSL çıkış sinyali kontrolü. Tam bir açıklama için SFF-8679'a bakın. 0b = IntL 1b = LOSL





X.Modül Güç Kaynağı Özellikleri

100G QSFP28 LR1 BIDI, 3.3V güç kaynağına ihtiyaç duyar, aşağıdaki şekil Düşük Güç Modunda ilk modül açılışının zamanlamasını ve ana bilgisayar sistemi tarafından iki telli arayüz aracılığıyla etkinleştirildikten sonra tam güç moduna geçişi göstermektedir. Ve modüle verilen güç kaynaklarını ve ilgili akım değerlerini göstermektedir. Modül güç kaynağı SFF-8679 TABLO 5-6'ya bakın.

100G QSFP28 LR1 BIDI GİRİŞ AKIMI ZAMANLAMASI

QSFP28-100G-BX10 100G QSFP28 BIDI Alıcı-Verici 10km Tek LC 100G Alıcı-Verici 1




XI. Mekanik Diyagram

QSFP28-100G-BX10 100G QSFP28 BIDI Alıcı-Verici 10km Tek LC 100G Alıcı-Verici 2
