| Adedi: | 1 parça |
| Standart ambalaj: | 4 adet/plastik tabak, |
| Teslim süresi: | 1-3 iş günü içinde |
| Ödeme yöntemi: | L / C, T / T, , Kredi kartı |
| Tedarik kapasitesi: | AYLIK 10.000 ADET |
(QSFP28-100G-SR4)

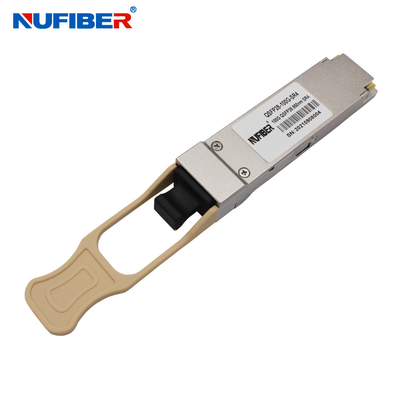

QSFP28-100G-SR4 100Gb/s QSFP28 Alıcı-Verici Çok Modlu 100m 850nm MPO/MTP
Sıcak Takılabilir, MTP/MPO Konektörü, 850nm, VCSEL, Çok Modlu
QSFP28-100G-SR4, 100m optik iletişim uygulamaları için tasarlanmış bir alıcı-verici modülüdür. Tasarım, IEEE 802.3-2012 Madde 88 standardı olan 100GbASE-SR4, IEEE 802.3bm CAUI-4 çipten modüle elektriksel standart ve ITU-T G.959.1-2012-02 standardı ile uyumludur. Modül, 4 adet 25.78Gbps ila 27.95Gbps elektriksel veri giriş kanalını 4 hatlı optik sinyallere dönüştürür ve 100Gb/s optik iletim için tek bir kanalda birleştirir. Tersine, alıcı tarafında, modül 100Gb/s'lik bir girdiyi 4 hatlı sinyallere optik olarak ayırır ve bunları 4 hatlı çıkış elektriksel verilere dönüştürür.
Özellikler
Uygulamalar
Optik Parametreler
| Parametre | Sembol | Min | Tip | Maks | Birim | Not | |
| Kanal Başına Veri Hızı | - | 25.78125 | Gbps | ||||
| Güç Tüketimi | - | 2.5 | 3.5 | W | |||
| Besleme Akımı | Icc | 0.75 | 1.0 | A | |||
| Kontrol G/Ç Voltajı-Yüksek | VIH | 2.0 | Vcc | V | |||
| Kontrol G/Ç Voltajı-Düşük | VIL | 0 | 0.7 | V | |||
| Kanal Arası Gecikme | TSK | 150 | Ps | ||||
| RESETL Süresi | 10 | Us | |||||
| RESETL Devre Dışı Bırakma Süresi | 100 | ms | |||||
| Güç Açma Süresi | 100 | ms | |||||
| Verici | |||||||
| Tek Uçlu Çıkış Voltajı Toleransı | 0.3 | 4 | V | 1 | |||
| Ortak Mod Voltajı Toleransı | 15 | mV | |||||
| Verici Giriş Fark Voltajı | VI | 120 | 1200 | mV | |||
| Verici Giriş Fark Empedansı | ZIN | 80 | 100 | 120 | |||
| Veriye Bağlı Giriş Titreşimi | DDJ | 0.1 | UI | ||||
| Veri Girişi Toplam Titreşim | TJ | 0.28 | UI | ||||
| Alıcı | |||||||
| Tek Uçlu Çıkış Voltajı Toleransı | 0.3 | 4 | V | ||||
| Rx Çıkış Fark Voltajı | Vo | 600 | 800 | mV | |||
| Rx Çıkış Yükselme ve Düşme Voltajı | Tr/Tf | 35 | ps | 1 | |||
| Toplam Titreşim | TJ | 0.7 | UI | ||||
| Belirlenmiş Titreşim | DJ | 0.42 | UI | ||||
Sipariş Bilgileri
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC çift yönlü | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC Çift Yönlü | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC çift yönlü | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC çift yönlü | 10km | DML CWDM |
| 1271~1331nm | ||||||
Ürün Gösterisi
Uygulamalar:
Sertifikasyon
Paketleme ve Nakliye
Fabrika gösterisi
Video
Video
Video
|
|
