| Adedi: | 1 çift |
| Standart ambalaj: | 10 adet/plastik torba, 500 adet/karton, karton boyutu: 455*328*280mm |
| Teslim süresi: | 1-3 iş günü |
| Ödeme yöntemi: | L/C, T/T, Western Union |
| Tedarik kapasitesi: | ayda 100.000 adet |

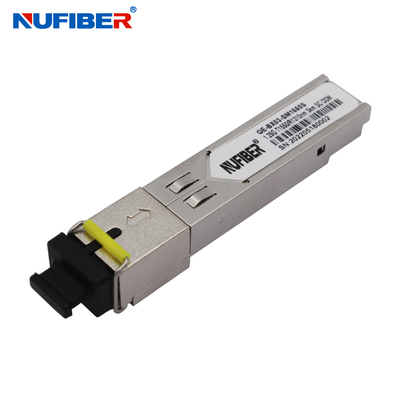

NuFiber'in GE-BX03-SM1310S ve GE-BX20-SM1550ST alıcıları, tek bir SC optik arayüzüne sahip yüksek performanslı, uygun maliyetli bir modüldür.Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) ile uyumludurlar ve SFF-8472'de belirtilen 2 tel seri otobüs üzerinden dijital teşhis fonksiyonları kullanılabilir.Alıcı bölümü bir PIN alıcısı kullanır ve verici 1310 nm FP lazer kullanır, 14dB'ye kadar bağlantı bücürü bu modülün 1000Base-LX Ethernet 3km uygulamasını sağlar.
Özellikleri
Başvurular
Optik parametreler ((T)OP=-40...ya da85°C, VCC = 3.1353'e kadar.465Volts)
| Parametreler | Simge | Min.. | Tipik | En fazla.. | Birim | Not: |
| Göndericiler Bölümü: | ||||||
| Merkezi Dalga Boyutu | λc | 1270 | 1310 | 1600 | nm | |
| Spektral Genişlik (RMS) | σRMS | 4 | nm | |||
| Optik çıkış gücü | PDışarı | -9 | -3 | dBm | 1 | |
| Yokoluş oranı | Acil Servis | 9 | dB | |||
| Optik yükseliş/ düşüş süresi | tr/ tf | 260 | ps | 2 | ||
| Nitelikli Gürültü Yoğunluğu | RIN | -120 | dB/Hz | |||
| Toplam Jitter Katkısı | TX Δ TJ | 0.284 | UI | 3 | ||
| Optik çıkış için göz maskesi | IEEE802.3 z (laser güvenliği sınıfı 1) ile uyumlu | |||||
| Alıcı bölüm: | ||||||
| Optik Giriş Dalga Boyutu | λc | 1530 | 1550 | 1570 | nm | |
| Alıcı Aşırı yüklenmiş | POl | -3 | dBm | 4 | ||
| RX Duyarlılığı | Sen | - 24 | dBm | 4 | ||
| RX_LOS Açıklama | Los AngelesA | -40 | dBm | |||
| RX_LOS De-affirm | Los AngelesD | - 25 | dBm | |||
| RX_LOS Isterezi | Los AngelesH | 0.5 | dB | |||
| Genel özellikler: | ||||||
| Veri oranı | BR | 1.25 | Gb/s | |||
| Bit Hata Hızı | BER | 10-12 | ||||
| 9/125μm SMF@1.25Gb/s üzerinde desteklenen maksimum bağlantı uzunluğu | LMax | 20 | km | |||
| Toplam Sistem Bütçesi | LB | 14 | dB | |||
Sipariş verme bilgileri
| BiDi SFPAlıcı | ||
| Bölüm Numarası | Ürün Tanımı | |
| 155Mb/s SFPAlıcı | ||
| FE-BX20-SM1310/1550 | 155 Mbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155 Mbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155 Mbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| 1.25Gbps SFPAlıcı | ||
| GE-BX10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 10km LC,DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 60km LC, DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| 10Gbps SFP+Alıcı | ||
| SFP-10G-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM 80km LC,DDM 0°C~+70°C | |
| XFP Alıcı | ||
| XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
Ürün gösterisi
Fabrika gösterisi
|
|
