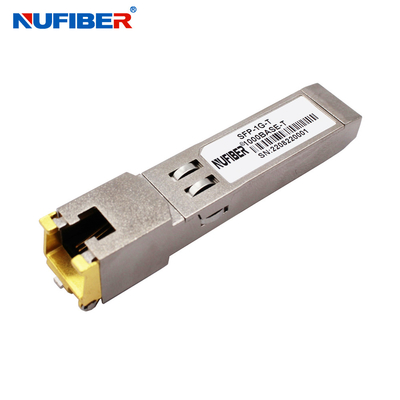

10 / 100 / 1000BASE-T Bakır SFP Alıcı-Verici RJ45 100m Modülü
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | NUFIBER |
Sertifika: | CE FCC Rohs |
Model numarası: | SFP-GE-T |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 parça |
---|---|
Ambalaj bilgileri: | 10 adet/plastik torba, 500 adet/karton |
Teslim süresi: | 1-3 iş günü içinde |
Ödeme koşulları: | L/C, T/T, Western Union, Kredi Kartı |
Yetenek temini: | Ayda 10.000 ADET |
Detay Bilgi |
|||
Veri hızı: | 1,25 Gb/sn | Mesafe: | 100m |
---|---|---|---|
bağlayıcı: | body{background-color:#FFFFFF} 非法阻断246 window.onload = function () { docu | DDM: | Destek |
Güç kaynağı: | 3.3V | Çalışma sıcaklığı: | 0~70℃ |
uyumluluk: | Cisco, HP, Huawei, Finisar... | Üretici firma: | Evet |
Vurgulamak: | 1.25G SFP Alıcı-Verici 100m,CE Bakır SFP Alıcı-Verici,3.3V Bakır SFP Alıcı-Verici |
Ürün Açıklaması
Özelleştirilmiş 10/100/1000BASE-T SFP Bakır RJ-45 100m Telsiz Modülü Bakır SFP Telsiz
Tanım
10/100/1000 bakır SFP alıcı-verici, 10/100/1000Mbps'yi destekleyen IEEE 802.3-2002 ve IEEE 802.3ab'de belirtilen Gigabit Ethernet ve 10/100/1000BASE-T standartları ile uyumlu yüksek performanslı, uygun maliyetli modüldür ekransız bükümlü çift kategori 5 kablo üzerinden 100 metreye kadar veri hızı.
GLC-T10/100/1000, 5 seviyeli Darbe Genlik Modülasyonu (PAM) sinyalleriyle 10/100/1000 Mbps tam çift yönlü veri bağlantılarını destekler.Kablodaki dört çiftin tümü, her bir çiftte 250 Mbps'de sembol hızıyla kullanılır.
GLC-T10/100/1000, 2 telli seri CMOS EEPROM protokolü aracılığıyla A0h adresiyle erişilebilen SFP MSA ile uyumlu standart seri kimlik bilgileri sağlar.Fiziksel IC'ye ayrıca ACh adresindeki 2 telli seri veri yolu üzerinden erişilebilir.
Özellikler
- 1,25 Gb/sn'ye kadar çift yönlü veri bağlantıları
- Çalışırken takılabilir SFP ayak izi
- Genişletilmiş kasa sıcaklık aralığı (-40°C ila +85°C )
- Düşük EMI için tamamen metalik muhafaza
- Düşük güç dağılımı
- Kompakt RJ-45 konektör düzeneği
- EEPROM'da ayrıntılı ürün bilgisi
- +3.3V tekli güç kaynağı
- 2 telli seri veri yolu üzerinden fiziksel katman IC'ye erişim
- SGMII arayüzlü ana sistemlerde 10/100/1000 BASE-T çalışması
- SFP MSA ile uyumlu
- IEEE Std 802.3TM-2002 ile uyumlu
- FCC 47 CFR Bölüm 15, Sınıf B ile uyumlu
- RoHS Uyumlu Ürünler
Uygulamalar
- Cat 5 kablosu üzerinden 1,25 Gigabit Ethernet
- Anahtar/Yönlendiriciden Anahtara/Yönlendirici Bağlantısı
- Dosya sunucuları için yüksek hızlı G/Ç
Optik Parametreler
Parametre | Sembol | dak. | Tipik | Maks. | Birimler | Notlar/Koşullar |
Besleme Akımı | Dır-dir | 320 | 375 | mA | Tüm voltaj ve sıcaklık aralığında 1,2 W maksimum güç.Aşağıdaki uyarı notuna bakın | |
Giriş gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V | GND'ye atıfta bulunuldu |
Dalgalanma akımı | ani yükseliş | 30 | mA | Sabit durum akımının üzerinde sıcak fiş.Dikkat notuna bakın |
Parametre | Sembol | dak. | Maks. | Birimler | Notlar/Koşullar |
SFP Çıkışı DÜŞÜK | SES | 0 | 0,5 | V | host_Vcc'ye 4.7k ila 10k çekme. |
SFP Çıkışı YÜKSEK | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | host_Vcc'ye 4.7k ila 10k çekme. |
SFP Girişi DÜŞÜK | VİL | 0 | 0.8 | V | Vcc'ye 4.7k ila 10k çekme. |
SFP Girişi YÜKSEK | 2 | Vcc + 0,3 V | V | Vcc'ye 4.7k ila 10k çekme. |
İletim Hattı-SFP | ||||||
Parametre | Sembol | dak. | Tipik | Maks. | Birimler | Notlar/Koşullar |
Hat Frekansı | fl | 125 | Mhz | IEEE 802.3'e göre 5 seviyeli kodlama | ||
Tx Çıkış Empedansı | Zout, Teksas | 100 | ohm | Diferansiyel | ||
Rx Giriş Empedansı | zin,RX | 100 | Ohm | Diferansiyel |
