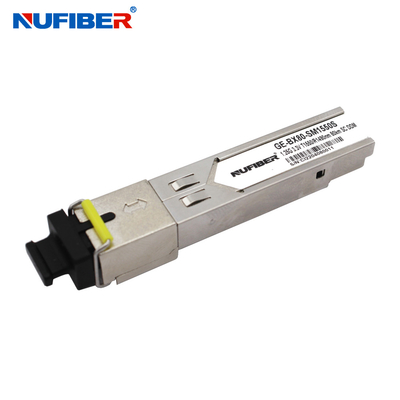

1.25G WDM SFP Modülü, 80km Gigabit Bidi SFP Alıcı-Verici 1490nm / 1550nm
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | NUFIBER |
| Sertifika: | CE FCC |
| Model numarası: | GE-BX80-SM1490/1550S |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 çift |
|---|---|
| Ambalaj bilgileri: | 10 adet/plastik torba, 500 adet/karton, karton boyutu: 455*328*280mm |
| Teslim süresi: | 1-3 iş günü |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | Ayda 100.000 adet |
|
Detay Bilgi |
|||
| hız: | 1,25 Gb/sn | dalga boyu: | 1490nm/1550nm |
|---|---|---|---|
| Mesafe: | 80km | Bağlayıcı: | SC |
| ddm: | Destek | Elyaf Tipi: | Tek fiber Tek mod |
| Güç kaynağı: | 3.3V | Uyumluluk: | Cisco, Huawei, HP... |
| Üretici firma: | Evet | Çalışma Sıcaklığı: | 0~70°C |
| Vurgulamak: | 1.25G WDM SFP Modülü,1550nm SFP Optik Alıcı-Verici,1490nm Bidi SFP Alıcı-Verici |
||
Ürün Açıklaması
1.25G WDM SFP Modülü 80km Gigabit Bidi SFP Alıcı-Verici 1490nm/1550nm SFP Optik Alıcı-Verici
Açıklama
NuFiber'ın GE-BX80-SM1490S ve GE-BX80-SM1550S Alıcı-Vericileri, tek bir SC optik arayüzüne sahip, yüksek performanslı, uygun maliyetli bir modüldür.Küçük Form Faktörlü Takılabilir Çoklu Kaynak Anlaşması (MSA) ile uyumludurlar ve SFF-8472'de belirtilen 2 telli seri veri yolu aracılığıyla Dijital teşhis işlevleri mevcuttur.Alıcı bölümü bir PIN alıcısı kullanır ve verici 1490 nm DFB lazer kullanır, 22dB'ye kadar bağlantı bütçesi bu modülün 1000Base-ZX Ethernet 80km uygulamasını sağlar
Özellikleri
- 1,25 Gb/sn'ye kadar Veri Bağlantıları
- Çalışırken Takılabilir
- Tek SC konnektörü
- 9/125μm SMF'de 80 km'ye kadar
- 1490nm DFP lazer verici
- 1550nm PIN foto dedektörü
- Tek +3.3V Güç Kaynağı
- SFF-8472 ile Uyumlu İzleme Arayüzü
- Maksimum Güç <1W
- Endüstriyel /Genişletilmiş/ Ticari çalışma sıcaklığı aralığı: -40°C ila 85°C/-5°C ila 85°C/-0°C ila 70°C Versiyon mevcut
- RoHS uyumlu ve Kurşunsuz
Uygulamalar
- 1000Base-LX Ethernet
- Metro/Erişim Ağları
- 1×Fiber Kanal
- Diğer Optik Bağlantılar
Optik Parametreler (Toperasyon=-40ile85°C, VCC = 3.1353'e465Volt)
| Parametre | Sembol | dak.. | Tipik | maks.. | Birim | Not |
| Verici Bölümü: | ||||||
| Merkez Dalgaboyu | λc | 1270 | 1310 | 1600 | deniz mili | |
| Spektral Genişlik(RMS) | σRms | 4 | deniz mili | |||
| Optik Çıkış Gücü | Pdışarı | -9 | -3 | dBm | 1 | |
| Sönme Oranı | acil servis | 9 | dB | |||
| Optik Yükselme/Düşme Süresi | tr/ tf | 260 | ps | 2 | ||
| Bağıl Yoğunluk Gürültü | RİN | -120 | dB/Hz | |||
| Toplam Titreşim Katkısı | TX Δ TJ | 0,284 | kullanıcı arayüzü | 3 | ||
| Optik Çıkış için Göz Maskesi | IEEE802.3 z ile uyumlu (1. sınıf lazer güvenliği) | |||||
| Alıcı Bölümü: | ||||||
| Optik Giriş Dalgaboyu | λc | 1530 | 1550 | 1570 | deniz mili | |
| Alıcı Aşırı Yükü | Pol | -3 | dBm | 4 | ||
| RX Hassasiyeti | You are | -24 | dBm | 4 | ||
| RX_LOS İddiası | LOSA | -40 | dBm | |||
| RX_LOS Onayını Kaldır | LOSD | -25 | dBm | |||
| RX_LOS Histerisiz | LOSH | 0,5 | dB | |||
| Genel Özellikler: | ||||||
| Veri hızı | BR | 1.25 | Gb/sn | |||
| Bit hata oranı | BER | 10-12 | ||||
| Maks.9/125μm SMF@1.25Gb/s'de Desteklenen Bağlantı Uzunluğu | LMAKS. | 20 | km | |||
| Toplam Sistem Bütçesi | 1 POUND = 0.45 KG | 14 | dB | |||
Sipariş Bilgileri
| BiDi SFPalıcı-verici | ||
| Parça Numarası | Ürün Açıklaması | |
| 155 Mb/s SFPalıcı-verici | ||
| FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| 1,25 Gb/sn SFPalıcı-verici | ||
| GE-BX10-SM1310/1550 | 1,25Gbps, BiDi 1310nm/1550nm SM 10km LC,DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1,25Gbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1,25Gbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1,25Gbps, BiDi 1310nm/1550nm SM 60km LC, DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1,25Gbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1,25Gbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| 10 Gb/sn SFP+alıcı-verici | ||
|
SFP-10G-BX20 SM1330/1270 |
10Gbps, BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM 80km LC,DDM 0°C~+70°C | |
| XFP Alıcı-Verici | ||
| XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
ürün gösterimi
Paketleme ve Nakliye
Fabrika Gösterisi
