Dubleks 10km 100G QSFP28 Alıcı-Verici Cisco Huawei H3C ile Uyumlu
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | NuFiber |
Sertifika: | CE FCC Rohs |
Model numarası: | QSFP28-100G-LR4 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 PARÇA |
---|---|
Ambalaj bilgileri: | 4 adet/plastik tabak, |
Teslim süresi: | 1-3 iş günü içinde |
Ödeme koşulları: | L/C, T/T, Western Union, Kredi Kartı |
Yetenek temini: | Ayda 10.000 adet |
Detay Bilgi |
|||
veri hızı: | 100 Gb/sn | dalga boyu: | 1270-1330nm |
---|---|---|---|
Mesafe: | 20KM | Bağlayıcı: | LC |
ddm: | Destek | Elyaf Tipi: | Tek mod |
Güç kaynağı: | 3.3V | Çalışma sıcaklığı: | 0~70°C |
Garanti: | 2 yıl | Uyumluluk: | Huawei, Cisco, HP, H3C... |
Üretici firma: | Evet | ||
Vurgulamak: | 10km 100G QSFP28 Alıcı-Verici,1310nm 100G QSFP28 Alıcı-Verici,100G QSFP28 Çift Yönlü Fiber Alıcı-Verici |
Ürün Açıklaması
Dubleks 10km 100G QSFP28 Alıcı-Verici Cisco Huawei H3C ile Uyumlu
Cisco/Huawei/H3C ile uyumlu 100Gb/sn 10km QSFP28 Alıcı Dubleks SM 1310nm LR4
(QSFP28-100G-LR4)
100Gb/sn 20km QSFP28 Alıcı-Verici
Çalışırken Takılabilir, Çift Yönlü LC Konektörü, Tekli mod
1270 nm, 1290 nm, 1310 nm ve 1330 nm
Tanım
QSFP28-100G-LR4, 20km optik iletişim uygulamaları için tasarlanmış bir alıcı-verici modülüdür.Tasarım, IEEE 802.3-2012 Madde 88 standardı IEEE 802.3bm CAUI-4 çipten modüle elektrik standardı ITU-T G.959.1-2012-02 standardının 100GbASE-LR4'ü ile uyumludur.Modül, 25,78 Gbps ila 27,95 Gbps elektrik verilerini 4 giriş kanalını (ch) 4 hatlı optik sinyallere dönüştürür ve 100 Gb/s optik iletim için bunları tek bir kanala çoğaltır.Tersine, alıcı tarafında modül, 100 Gb/sn'lik bir girişi optik olarak 4 şeritli sinyallere ayırır ve bunları 4 şeritli çıkış elektrik verilerine dönüştürür.
4 şeridin merkezi dalga boyları 1270 nm, 1290 nm, 1310 nm ve 1330 nm'dir.Optik arabirim için çift yönlü bir LC konektörü ve elektrik arabirimi için 38 pinli bir konektör içerir.Uzun mesafeli sistemdeki optik dağılımı en aza indirmek için bu modülde tek modlu fiber (SMF) uygulanmalıdır.
Özellikler
- 4 şeritli MUX/DEMUX tasarımı
- SMF üzerinden 20 km'ye kadar erişim için entegre CWDM TOSA / ROSA
- 103,125 Gbps hat hızı için 100GBASE-CWDM4 ve 111,81 Gbps hat hızı için OTU4 desteği
- Toplam bant genişliği > 100Gbps
- Çift yönlü LC konektörleri
- IEEE 802.3-2012 Madde 88 standardı ile uyumlu IEEE 802.3bm CAUI-4 çipten modüle elektrik standardı ITU-T G.959.1-2012-02 standardı ·
- Tek +3,3V güç kaynağı çalışıyor
- Dahili dijital teşhis fonksiyonları
- Sıcaklık aralığı 0°C ila 70°C
- RoHS Uyumlu Parça
Uygulamalar
- Yerel Alan Ağı (LAN)
- Geniş Alan Ağı (WAN)
- Ethernet anahtarları ve yönlendirici uygulamaları
Optik Parametreler
Parametre | Sembol | dak. | tip | maks. | Birim | Not | |
Kanal Başına Veri Hızı | - | 25.78125 | Gbps | ||||
Güç tüketimi | - | 2.5 | 3.5 | W | |||
Besleme Akımı | Icc | 0,75 | 1.0 | A | |||
Kontrol G/Ç Voltajı-Yüksek | VIH | 2.0 | Vcc | V | |||
Kontrol G/Ç Voltajı-Düşük | VİL | 0 | 0.7 | V | |||
Kanallar Arası Eğim | TSK | 150 | not: | ||||
RESETL Süresi | 10 | Biz | |||||
RESETL De-assert süresi | 100 | Hanım | |||||
Açılış Zamanı | 100 | Hanım | |||||
Verici | |||||||
Tek Uçlu Çıkış Voltaj Toleransı | 0.3 | 4 | V | 1 | |||
Ortak mod Voltaj Toleransı | 15 | mV | |||||
İletim Girişi Fark Gerilimi | VI | 120 | 1200 | mV | |||
İletim Girişi Fark Empedansı | ZIN | 80 | 100 | 120 | |||
Veriye Bağlı Giriş Seğirmesi | DDJ | 0.1 | kullanıcı arayüzü | ||||
Veri Girişi Toplam Titreşim | TJ | 0,28 | kullanıcı arayüzü | ||||
Alıcı | |||||||
Tek Uçlu Çıkış Voltaj Toleransı | 0.3 | 4 | V | ||||
Rx Çıkış Fark Gerilimi | ses | 600 | 800 | mV | |||
Rx Çıkış Yükselme ve Düşme Gerilimi | tr/tf | 35 | ps | 1 | |||
Toplam Titreşim | TJ | 0.7 | kullanıcı arayüzü | ||||
Deterministik Titreşim | DJ | 0,42 | kullanıcı arayüzü |
Sipariş Bilgileri
100G QSFP28 | ||||||
QSFP28-100G-SR4 | 103,1 Gb/sn | 850nm | MMF | OVP/MPO | 100m | VSEL 850nm |
QSFP28-100G-LR4 | 103,1 Gb/sn | 1310nm | SMF | LC dubleks | 10km | DML 1310nm |
QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC Dubleks | 25km-40km | 4x EML |
QSFP28-100G-PSM4 | 103,1 Gb/sn | 1310nm | SMF | OVP/MPO | 500m | 4x DFB |
QSFP28-100G-LR-S | 103,1 Gb/sn | 1310nm | SMF | OVP/MPO | 2km | 4x DFB |
QSFP28-100G-CWDM4-S | 103,1 Gb/sn | CWDM | SMF | LC dubleks | 2km | DML CWDM |
1271~1331nm | ||||||
QSFP28-100G-CWDM4-L | 103,1 Gb/sn | CWDM | SMF | LC dubleks | 10km | DML CWDM |
1271~1331nm |

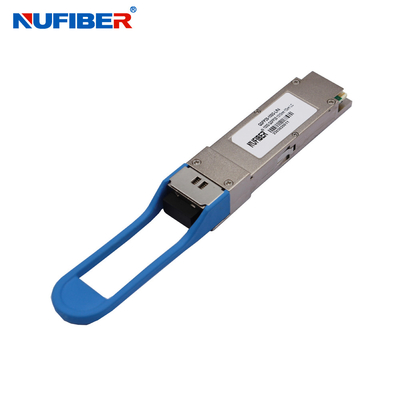

Ürünler Gösterisi:
Uygulamalar:
Paketleme ve Nakliye
