| Adedi: | 1 çift |
| Standart ambalaj: | Carton packaing, the products are packed in international standard. Karton paketleme, ürün |
| Teslim süresi: | Ödeme yapıldıktan sonra 1-3 iş günü |
| Ödeme yöntemi: | T/T, Western Union, Kredi Kartı |
| Tedarik kapasitesi: | Ayda 10000 çift |

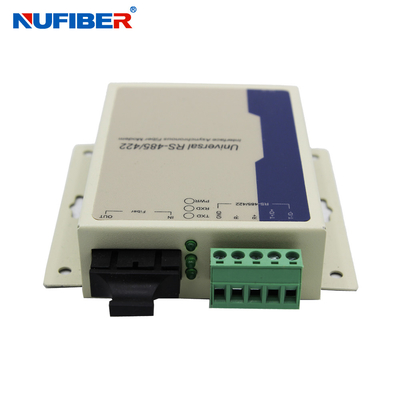

GM268SM-C20 Serili Fiber Değiştiricisi RS485/422 Fiber Değiştiricisi SM Duplex 1310nm 20KM SC
Performans kılavuzu
Arayüz: EIA'yı destekle RS-485, RS-422 standardı
Hız: 0-120Kbps
İletişim mesafesi: RS-485/422 portu 1200m, optik portu çok modlu 2KM, tek modlu 20KM
Çalışma ortamı: -25°C70°C'ye
.
Görünüm kılavuzu
Arayüz türü: 5 bit terminal bloğu (RS-485/422), çok modlu seçim ST/SC/FC arayüzü, tek modlu seçim FC/SC/ST arayüzü
L*W*H: 100mm*69mm*22mm
Kabuk: Demir
Rengi: Beyaz
Ağırlığı: 230g
Pin tanımla
Optik fiber arayüzü
IN --------- Optik fiber girişi
Çıkış --------- Optik fiber çıkışı
RS-422 bağlantısı
T+ --------- RS-422 Gönder +
T- --------- RS-422 Gönder -
R+ --------- RS-422 Alındı +
R- -------- RS-422 Alındı
GND --------- Yer
RS-485 bağlantısı
D+ --------- RS-485+
D- --------- RS-485-
GND --------- Yer
Işık göstergesi açıklama
Güç: Güç göstergesi
RxD: Optik fiber arayüzü alım göstergesi
TxD: Optik fiber arayüzü gönderme göstergesi
Açıklama
Model 268, daha fazla işlev ve ekonomi RS-485/422 arayüzü optik fiber modemidir. RTU'yu HOST veya SCADA denetleyicisine bağlamak için en iyi seçimdir.Sistemin transfer fonksiyonunu artırmakİletişim ekipmanları, güvenlik ortamında şimşek çarpması, dalgalanma, elektromanyetizma rahatsızlığı gibi tehlikelerden uzak durmalıdır.
İşlev ve Özellikleri
a) RS-485/RS-422 arayüzünü destekle
b) Asinkron, nokta noktasından, 120Kbps'ye kadar hız
c) 5V DC güç girişi destekle
d) 1500W'lik dalgalanma koruması, 15KV'lik statik koruma
e) RS-485/422 bağlantı noktası desteği 32 düğüm (seçici elle uyarlanabilir 128 düğüm)
f) Çalışma dalga uzunluğu: 1310nm
g) Otomatik test sinyali hızı, sıfır gecikme otomatik iletim
Başvurular
Ürün
Sipariş Verme Bilgisi
| Model numarası. | Özellikleri |
| GM268MM-C2 | RS485/422 FIBER, Multimode çift fiber, 2KM, SC |
| GM268SM-C20 | RS485/422 FİBER'e, Tek modlu çift fiber, 20KM, SC |
| GM268SM-C40 | RS485/422 FIBER'e, Tek modlu çift fiber, 40KM, SC |
| GM268SM-C20A/B | RS485/422 FIBER, Tek mod tek fiber, 20KM, SC |
| GM268SM-C40A/B | RS485/422 FIBER, Tek mod tek fiber, 40KM, SC |
Paketleme ve nakliye
|
|
