| Adedi: | 1 parça |
| Standart ambalaj: | 10 adet/plastik torba, 500 adet/karton |
| Teslim süresi: | 1-3 iş günü içinde |
| Ödeme yöntemi: | L / C, T / T, Western Union, Kredi kartı |
| Tedarik kapasitesi: | AYLIK 10.000 ADET |

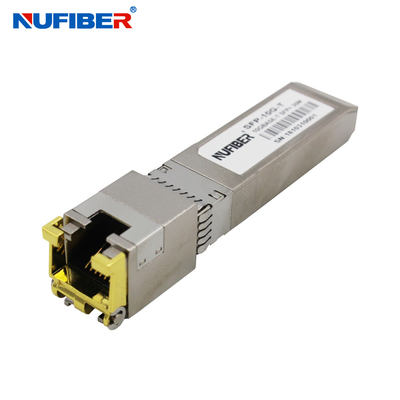

10Gb/s SFP-10G-T 10G Bakır Ethernet SFP+ Alıcı-Verici 30 metre Uyumlu Cisco
SFP+-10GBASE-T Bakır Küçük Biçimli Takılabilir (SFP) alıcı-vericiler, SFP Çoklu Kaynak Anlaşmasına (MSA) dayanmaktadır.IEEE Std 802.3'te belirtildiği gibi 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T standartlarıyla uyumludurlar.SFP+-10GBASE-T, bağlantı göstergesi için SFP'nin RX_LOS pinini kullanır.SFP'nin TX_DISABLE pinini yukarı çekerseniz, PHY IC sıfırlanır.
Özellikleri
Kablo uzunluğu
| Standart | Kablo | Ulaşmak | Ana bilgisayar bağlantı noktası |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
Optik Parametreler
| Parametre | Sembol | Min. | Tipik | Maks. | Birimler | Notlar/Koşullar |
| Besleme Akımı | NS | 320 | 375 | mA | Tüm voltaj ve sıcaklık aralığında 1,2W maksimum güç.Aşağıdaki uyarı notuna bakın | |
| Giriş gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V | GND'ye atıfta bulunuldu |
| Dalgalanma akımı | isurge | 30 | mA | Sabit durum akımının üzerinde sıcak fiş.Dikkat notuna bakın |
Düşük Hızlı Sinyaller
| Düşük Hızlı Sinyaller, Elektronik Karakteristikler | |||||
| Parametre | Sembol | Minimum | Maks. | birim | Notlar/Koşullar |
| SFP Çıkışı DÜŞÜK | SES | 0 | 0,5 |
V
|
4.7k ila 10k arasında host_Vcc'ye çekme, konektörün ana bilgisayar tarafında ölçüldü |
| SFP Çıkışı YÜKSEK | VOH | host_Vcc -0.5 | host_Vcc + 0.3 |
V
|
4.7k ila 10k arasında host_Vcc'ye çekme, konektörün ana bilgisayar tarafında ölçüldü |
| SFP Girişi DÜŞÜK | VIL | 0 | 0,8 | V |
Vcc'ye 4.7k ila 10k pull-up, konektörün SFP tarafında ölçüldü
|
| SFP Girişi YÜKSEK | VIH | 2 | Vcc + 0.3 | V |
Vcc'ye 4.7k ila 10k pull-up, konektörün SFP tarafında ölçüldü |
Yüksek Hızlı Elektrik Arayüzü
| Yüksek Hızlı Elektrik Arayüzü İletim Hattı-SFP | ||||||
| Parametre | Sembol | Minimum | Tip | Maks. | birim | Notlar/Koşullar |
| Hat Frekansı | fL | 125 | MHz |
5 seviyeli kodlama, IEEE 802.3 |
||
| Tx Çıkış Empedansı | Zout, TX | 100 | Ohm |
Diferansiyel, herkes için arasındaki frekanslar 1MHz ve 125MHz |
||
| Rx Giriş Empedansı | Çin, RX | 100 | Ohm |
Diferansiyel, herkes için arasındaki frekanslar 1MHz ve 125MHz |
||
| Yüksek Hızlı Elektrik Arayüzü, Host-SFP | ||||||
| Parametre | Sembol | Minimum | Tip | Maks. | birim | Notlar/Koşullar |
|
Tek uçlu veri girişi sallanmak |
cilalama | 250 | 1200 |
mV
|
Tek uçlu | |
|
Tek uçlu veri çıkışı sallanmak |
Vouting | 350 | 800 | mV | Tek uçlu | |
| Yükselme/Düşme Süresi | Tr,Tf | 175 | ps. | %20-80 | ||
| Tx Giriş Empedansı | Çinko | 50 | Ohm | Tek uçlu | ||
| Rx Çıkış Empedansı | Zout | 50 | Ohm | Tek uçlu | ||
Sipariş Bilgileri
| Çift Fiber SFP alıcı-verici | |
| Parça Numarası | Ürün Açıklaması |
| 155Mbp/sn SFP alıcı-verici | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25 Gb/sn SFP alıcı-verici | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10 Gb/sn SFP alıcı-verici | |
| SFP+-10GB-SR | 10G SFP+ SR Çok modlu çift fiber LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Çok modlu çift fiber LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Tek modlu çift fiber LC 1310nm 20km |
| SFP+-10GB-ERm | 10G SFP+ER Tek modlu çift fiber LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Tek modlu çift fiber LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Tek modlu çift fiber LC 1550nm 80km |
| xFP alıcı-verici | |
| XFP-10G-SR | 10G XFP SR Çok modlu çift fiber LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Tek modlu çift fiber LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Tek modlu çift fiber LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Tek modlu çift fiber LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Tek modlu çift fiber LC 1550nm 80km |
Ürünler Gösterisi
Fabrika Gösterisi
|
|
