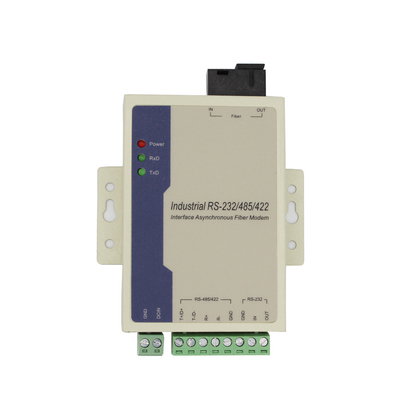

SM 1310nm 1550nm Seri - Fiber Optik Dönüştürücü 20km Mesafe
Ürün ayrıntıları:
Place of Origin: | Shenzhen, China ( mainland) |
Marka adı: | NUFIBER |
Sertifika: | CE |
Model numarası: | GM168SM-C20A/B |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 çift |
---|---|
Ambalaj bilgileri: | <i>Carton packaging, the products are packed in international standard.</i> <b>Karton ambalaj, ürünl |
Teslim süresi: | Ödeme yapıldıktan sonra 1-3 iş günü |
Ödeme koşulları: | T/T, Western Union, Kredi Kartı |
Yetenek temini: | Ayda 10000 çift |
Detay Bilgi |
|||
Arayüz: | RS232/422/485 | Elyaf Tipi: | SM Simpleks |
---|---|---|---|
Mesafe: | 20KM | dalga boyu: | 1310nm/1550nm |
Fiber konektör: | SC | Güç kaynağı: | 9-40V |
Boyut: | 100mm*69mm*22mm | Malzeme: | Demir kasa |
Çalışma sıcaklığı: | 0~50 ℃ | Garanti: | 12 ay |
Vurgulamak: | 1550nm Seri - Fiber Optik Dönüştürücü,1310nm Seri - Fiber Optik Dönüştürücü,1550nm RS232 - Fiber Optik Dönüştürücü |
Ürün Açıklaması
SM 1310nm 1550nm Seri - Fiber Optik Dönüştürücü 20km Mesafe
Seri - Fiber Optik Dönüştürücü RS422/RS232/RS485 - Fiber Genişletici SM 1310nm/1550nm SC 20KM
genel bakış
Model 168, bir tür daha işlevli ve ekonomik RS-232/485/422 arayüzlü fiber optik MODEM'dir.RTU'yu HOST veya SCADA denetleyicisine bağlamak en iyi seçimdir.Transfer ortamı olarak Optik fiber kullandı, sistemin transfer fonksiyonunu arttırdı.İletişim ekipmanı, şimşek ortamı altında yıldırım çarpması, dalgalanma, elektromanyetizma bozulmasına karşı etkili tehditlerden kaçınır.
İşlev ve Karakteristik
a) Destek RS-232/RS-485/RS-422 arabirimi
b) Eşzamansız, noktadan noktaya, 120 Kbps'ye kadar hız
c) Destek 9V~40V DC Volt girişi, tüketim 2W
d) 1500W dalgalanma koruması, 15KV statik koruma
e) RS-485/422 bağlantı noktası 32 düğümü destekler (128 Düğümü elle uyarlayabilir)
f) Çalışma dalga boyu: 1310nm
g) Otomatik test sinyal hızı, sıfır gecikmeli otomatik iletim
Performans kılavuzu
Arayüz: EIARS-232, 485, 422 standardını destekler
Hız: 0-500Kbps
İletim mesafesi: RS-232 bağlantı noktası 15m, RS-485/422 bağlantı noktası 1500m, optik bağlantı noktası çok modlu 2KM, tek modlu 20KM
Çalışma ortamı: 0 ℃ ila 60 ℃
Görünüm kılavuzu
Arayüz tipi: 8 bitlik terminal bloğu, çok modlu seçimli ST/SC/FC arayüzü, tek modlu seçimli FC/SC/ST arayüzü
U*G*Y: 100mm*69mm*22mm
Kabuk: Demir
Beyaz renk
Ağırlık: 230g
Sabitle tanımla
Güç arayüzü
GND --------- Toprak
DCIN --------- 9-40V girişi
Optik fiber arayüz
IN --------- Optik fiber girişi
ÇIKIŞ --------- Optik fiber çıkışı
RS-485/422 bağlantı noktası
T+/D+ --------- RS-422 Gönder +/ RS-485 +
T-/D- --------- RS-422 Gönderim -/ RS-485-
R+ --------- RS-422 Alındı +
R- -------- RS-422 Alındı –
GND --------- Toprak
RS-232 bağlantı noktası
GİRİŞ --------- RS-232 girişi
ÇIKIŞ --------- RS-232 çıkışı
GND --------- Toprak
Gösterge ışığı açıklaması
Güç: Güç göstergesi
RxD: Fiber optik arayüz alma göstergesi
TxD: Fiber optik arayüz gönderme göstergesi
Uygulamalar
Ürünler
Sipariş Bilgileri
Model numarası. |
Şartname |
GM168MM-C2 |
RS232/485/422 - FİBER, Çok modlu çift |
GM168SM-C20 |
RS232/485/422 - FİBER, Tek modlu çift fiber, 20KM, SC |
GM168SM-C40 |
RS232/485/422 - FİBER, Tek modlu çift fiber, 40KM, SC |
GM168SM-C20A/B |
RS232/485/422 - FİBER, Tek modlu tek fiber, 20KM, SC |
GM168SM-C40A/B |
RS232/485/422 - FİBER, Tek modlu tek fiber, 40KM, SC |
