| Adedi: | 1 parça |
| Standart ambalaj: | 10 adet/plastik torba, 500 adet/karton |
| Teslim süresi: | 1-3 iş günü içinde |
| Ödeme yöntemi: | L/C, T/T, Western Union, Kredi Kartı |
| Tedarik kapasitesi: | Ayda 10.000 adet |

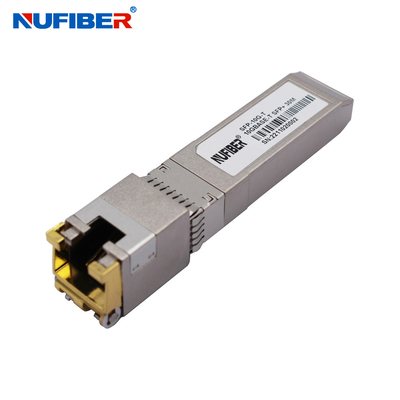

Fabrika Tedarikleri 10Gbps SFP + Bakır RJ45 Modülü Alıcı 30m Cisco ile uyumludur
SFP+-10GBASE-T Bakır Küçük Form Bağlanabilir (SFP) alıcıları SFP Çok Kaynaklı Anlaşması (MSA) tabanlıdır.IEEE Std 802'de belirtildiği gibi 5Gbase-T / 1000base-T standartları.3. SFP+-10GBASE-T, bağlantı göstergesi için SFP'nin RX_LOS pinini kullanır. Eğer SFP'nin TX_DISABLE pinini çekerse, PHY IC sıfırlanır.
Kablo Uzunluğu
| Standart | Kablo | Erişim | Ana Port |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100 metre. | 1000base-FX |
Optik parametreler
| Parametreler | Simge | - Min. | Tipik | - Max. - Hayır. | Birimler | Notlar/Koşullar |
| Besleme akımı | - Evet. | 320 | 375 | mA | 1.2W maksimum güç tam gerilim ve sıcaklık aralığında. | |
| Giriş Voltajı | Vcc | 3.13 | 3.3 | 3.47 | V | GND'ye atıfta bulunuldu |
| Devam akımı | Çıkış | 30 | mA | Hızlı fiş sabit durum akımın üzerinde. |
Düşük Hızlı Sinyaller
| Düşük Hızlı Sinyaller, Elektronik Özellikler | |||||
| Parametreler | Simge | Min. | En fazla. | birim | Notlar/Koşullar |
| SFP çıkışı düşük | VOL | 0 | 0.5 | V | 4.7k'dan 10k'a kadar host_Vcc'e çekim, |
| SFP çıkışı yüksek | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k'dan 10k'a kadar host_Vcc'e çekim, |
| SFP Girişi ALT | VIL | 0 | 0.8 | V | 4.7 km'den 10 km'ye kadar Vcc'ye çekim, |
| SFP Girişi Yüksek | HIV | 2 | Vcc + 0.3 | V | 4.7 km'den 10 km'ye kadar Vcc'ye çekim, |
Yüksek Hızlı Elektrikli Arayüz
| Yüksek Hızlı Elektrikli ArayüzIşınlama hattı-SFP | ||||||
| Parametreler | Simge | Min. | Tip | En fazla. | birim | Notlar/Koşullar |
| Hat Frekansı | fL | 125 | MHz | 5 seviyeli kodlama, | ||
| Tx Çıkış Impedansı | Zout, TX. | 100 | Ohm. | Farklı, herkes için | ||
| Rx Giriş Impedansı | Zin, RX. | 100 | Ohm. | Farklı, herkes için | ||
| Yüksek Hızlı Elektriksel Arayüz, Anahtar-SFP | ||||||
| Parametreler | Simge | Min. | Tip | En fazla. | birim | Notlar/Koşullar |
Tek uçlu veri girişi | Sıfırlama | 250 | 1200 | mV | Tek uçlu | |
Tek uçlu veri çıkışı | Voutsing | 350 | 800 | mV | Tek uçlu | |
| Yükseliş/Yıkılma Zamanı | Tr,Tf | 175 | psc | % 20 - % 80 | ||
| Tx Giriş Impedansı | Zin | 50 | Ohm. | Tek uçlu | ||
| Rx Çıkış Impedansı | Zout | 50 | Ohm. | Tek uçlu | ||
Ürünler Göster
Fabrika gösterisi
|
|
