| Adedi: | 1 parça |
| Standart ambalaj: | 4 adet/plastik tabak, |
| Teslim süresi: | 1-3 iş günü içinde |
| Ödeme yöntemi: | L/C, T/T, Western Union, Kredi Kartı |
| Tedarik kapasitesi: | Ayda 10.000 adet |
(QSFP28-100G-ER4)

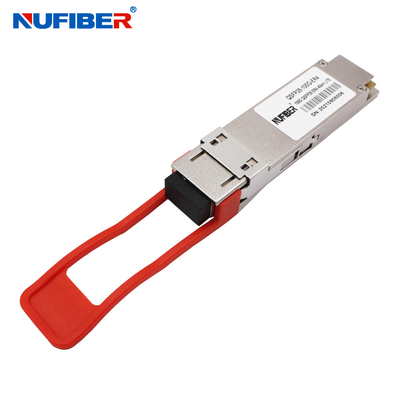

100G QSFP28 ER4 40km Optik Alıcı Modülü Cisco Huawei HP Juniper ile uyumludur
Sıcak olarak takılabilir, Duplex LC konektörü, Tek mod
100G QSFP Alıcı Dupleks LC Bağlantısı 40km 1310nm Uyumlu Cisco Qsfp 100g
QSFP28-100G-ER4, FEC (30km FEC olmadan) optik iletişim uygulamaları ile 40km için tasarlanmış bir alıcı modülüdür.3-2012 Bölüm 88 Standart IEEE 802.3bm CAUI-4 çip modül elektrik standardı ITU-T G.959.1-2012-02 standardı. Modül 25,78 Gbps'lik 4 giriş kanalı (ch) ile 27,95 Gbps'lik elektrik verisini 4 şeritli optik sinyallere dönüştürür.ve onları 100Gb/s optik iletim için tek bir kanala multipleks ederKarşıt olarak, alıcı tarafında, modül optik olarak 100Gb / s girişini 4 şeritli sinyallere çarpıtır ve bunları 4 şeritli çıkış elektrik verilerine dönüştürür.
4 şeridin merkezi dalga boyları 1296 nm, 1300 nm, 1305 nm ve 1309 nm'dir.Uzun mesafe sisteminde optik dağılımı en aza indirmek için, bu modülde tek modlu fiber (SMF) kullanılmalıdır.
Özellikleri
Başvurular
Optik parametreler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim | Not: | |
| Kanal başına veri hızı | - | 25.78125 | Gbps | ||||
| Güç tüketimi | - | 2.5 | 3.5 | W | |||
| Besleme akımı | Icc | 0.75 | 1.0 | A | |||
| Kontrol I/O Yüksek Voltajlı | HIV | 2.0 | Vcc | V | |||
| Kontrol I/O Düşük Voltaj | VIL | 0 | 0.7 | V | |||
| Kanal arası eğrilik | TSK | 150 | Ps. | ||||
| Dönem: | 10 | Biz. | |||||
| RESETL De-affirm zamanı | 100 | ms | |||||
| Zamanın Gücü | 100 | ms | |||||
| Göndericisi | |||||||
| Tek uçlu çıkış voltaj toleransı | 0.3 | 4 | V | 1 | |||
| Ortak mod Voltaj Toleransı | 15 | mV | |||||
| Girdi Farklılık Voltajı ilet | VI | 120 | 1200 | mV | |||
| Girdi Farklılığı Impedansını ilet | ZIN | 80 | 100 | 120 | |||
| Veri Bağımlı Giriş Jitter | DDJ | 0.1 | UI | ||||
| Veri Girişi Toplam Jitter | TJ | 0.28 | UI | ||||
| Alıcı | |||||||
| Tek uçlu çıkış voltaj toleransı | 0.3 | 4 | V | ||||
| Rx Çıkış Farklılık Voltajı | Vo | 600 | 800 | mV | |||
| Rx Çıktı Yüksek ve Düşük Voltajı | Tr/Tf | 35 | ps | 1 | |||
| Toplam Jitter | TJ | 0.7 | UI | ||||
| Deterministik Jitter | DJ. | 0.42 | UI | ||||
Sipariş verme bilgileri
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | Para Birimi | MTP/MPO | 100 metre. | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC çift katlı | 10 km. | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC Duplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500 metre. | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC çift katlı | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC çift katlı | 10 km. | DML CWDM |
| 1271~1331nm | ||||||
