| Adedi: | 1 parça |
| Standart ambalaj: | 4 adet/plastik tabak, |
| Teslim süresi: | 1-3 iş günü içinde |
| Ödeme yöntemi: | L/C, T/T, Western Union, Kredi Kartı |
| Tedarik kapasitesi: | Ayda 10.000 PC |
(QSFP28-100G-ER4)

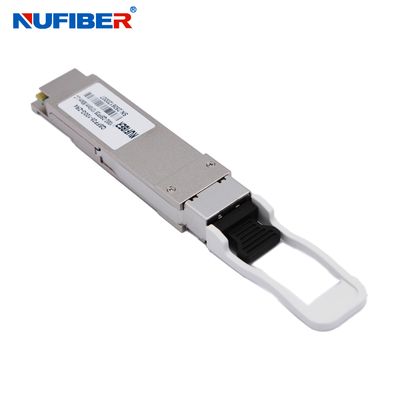

Cisco Huawei HP Juniper ile uyumlu 100G QSFP28 ER4 40km Optik Alıcı-Verici Modülü
Sıcak Takılabilir, Çift Yönlü LC Konnektör, Tek mod
Cisco Sfp Fiber Alıcı-Verici Modülü Optik, Sfp Optik Alıcı-Verici, Qsfp Alıcı-Verici Modülü için 100G QSFP28 - 40KM
QSFP28-100G-ER4, FEC (FEC olmadan 30km) ile 40km optik iletişim uygulamaları için tasarlanmış bir alıcı-verici modülüdür. Tasarım, IEEE 802.3-2012 Madde 88 standardı IEEE 802.3bm CAUI-4 çipten modüle elektriksel standardı ITU-T G.959.1-2012-02 standardına uygundur. Modül, 25,78 Gbps'lik 4 giriş kanalını (ch) 4 şerit optik sinyale dönüştürür ve bunları 100Gb/s optik iletim için tek bir kanalda çoğullar. Tersine, alıcı tarafında, modül 100Gb/s girişi optik olarak 4 şerit sinyale ayırır ve bunları 4 şerit çıkış elektriksel verisine dönüştürür.
4 şeridin merkezi dalga boyları 1296 nm, 1300 nm, 1305 nm ve 1309 nm'dir. Optik arayüz için bir çift yönlü LC konnektör ve elektriksel arayüz için 38 pinli bir konnektör içerir. Uzun mesafeli sistemde optik dağılımı en aza indirmek için, bu modülde tek modlu fiber (SMF) uygulanmalıdır.
Özellikler
Uygulamalar
Optik Parametreler
| Parametre | Sembol | Min | Tip | Maks | Birim | Not | |
| Kanal Başına Veri Hızı | - | 25.78125 | Gbps | ||||
| Güç Tüketimi | - | 2.5 | 3.5 | W | |||
| Akım Beslemesi | Icc | 0.75 | 1.0 | A | |||
| Kontrol G/Ç Gerilimi-Yüksek | VIH | 2.0 | Vcc | V | |||
| Kontrol G/Ç Gerilimi-Düşük | VIL | 0 | 0.7 | V | |||
| Kanallar Arası Eğiklik | TSK | 150 | Ps | ||||
| RESETL Süresi | 10 | Us | |||||
| RESETL De-assert süresi | 100 | ms | |||||
| Açılma Süresi | 100 | ms | |||||
| Verici | |||||||
| Tek Uçlu Çıkış Gerilimi Toleransı | 0.3 | 4 | V | 1 | |||
| Ortak mod Gerilim Toleransı | 15 | mV | |||||
| İletim Giriş Fark Gerilimi | VI | 120 | 1200 | mV | |||
| İletim Giriş Fark Empedansı | ZIN | 80 | 100 | 120 | |||
| Veriye Bağlı Giriş Titremesi | DDJ | 0.1 | UI | ||||
| Veri Girişi Toplam Titremesi | TJ | 0.28 | UI | ||||
| Alıcı | |||||||
| Tek Uçlu Çıkış Gerilimi Toleransı | 0.3 | 4 | V | ||||
| Rx Çıkış Fark Gerilimi | Vo | 600 | 800 | mV | |||
| Rx Çıkış Yükselme ve Düşme Gerilimi | Tr/Tf | 35 | ps | 1 | |||
| Toplam Titreme | TJ | 0.7 | UI | ||||
| Belirleyici Titreme | DJ | 0.42 | UI | ||||
Sipariş bilgileri
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC çift yönlü | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC Çift Yönlü | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC çift yönlü | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC çift yönlü | 10km | DML CWDM |
| 1271~1331nm | ||||||
Ürünler Göster
Uygulamalar:
Paketleme ve Nakliye
|
|
