| Adedi: | 1 parça |
| Standart ambalaj: | 4 adet/plastik tabak, |
| Teslim süresi: | 1-3 iş günü içinde |
| Ödeme yöntemi: | L/C, T/T, Western Union, Kredi Kartı |
| Tedarik kapasitesi: | Ayda 10.000 PC |

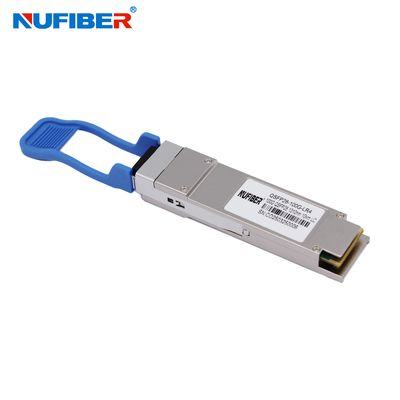

Duplex 10km 100G QSFP28 Alıcı-Verici Cisco Huawei H3C ile Uyumlu
100Gb/s 10km QSFP28 Alıcı-Verici Duplex SM 1310nm LR4 Cisco/Huawei/H3C ile uyumlu
(QSFP28-100G-LR4)
100Gb/s 20km QSFP28 Alıcı-Verici
Sıcak Takılabilir, Duplex LC Konnektör, Tek modlu
1270 nm, 1290 nm, 1310 nm ve 1330 nm
QSFP28-100G-LR4, 20km optik iletişim uygulamaları için tasarlanmış bir alıcı-verici modülüdür. Tasarım, IEEE 802.3-2012 Madde 88 standardı IEEE 802.3bm CAUI-4 çipten modüle elektriksel standardı ITU-T G.959.1-2012-02 standardına uygundur. Modül, 25.78 Gbps'lik 4 giriş kanalını (ch) 4 şeritli optik sinyallere 27.95Gbps elektriksel veriye dönüştürür ve bunları 100Gb/s optik iletim için tek bir kanalda çoğullar. Tersine, alıcı tarafında, modül 100Gb/s girişi optik olarak 4 şeritli sinyallere ayırır ve bunları 4 şeritli çıkış elektriksel veriye dönüştürür.
4 şeridin merkezi dalga boyları 1270 nm, 1290 nm, 1310 nm ve 1330 nm'dir. Optik arayüz için bir duplex LC konnektör ve elektriksel arayüz için 38-pinli bir konnektör içerir. Uzun mesafeli sistemde optik dağılımı en aza indirmek için, bu modülde tek modlu fiber (SMF) uygulanmalıdır.
Özellikler
Uygulamalar
Optik Parametreler
| Parametre | Sembol | Min | Tip | Maks | Birim | Not | |
| Kanal Başına Veri Hızı | - | 25.78125 | Gbps | ||||
| Güç Tüketimi | - | 2.5 | 3.5 | W | |||
| Besleme Akımı | Icc | 0.75 | 1.0 | A | |||
| Kontrol G/Ç Gerilimi-Yüksek | VIH | 2.0 | Vcc | V | |||
| Kontrol G/Ç Gerilimi-Düşük | VIL | 0 | 0.7 | V | |||
| Kanallar Arası Eğiklik | TSK | 150 | Ps | ||||
| RESETL Süresi | 10 | Us | |||||
| RESETL De-assert süresi | 100 | ms | |||||
| Açılma Süresi | 100 | ms | |||||
| Verici | |||||||
| Tek Uçlu Çıkış Gerilimi Toleransı | 0.3 | 4 | V | 1 | |||
| Ortak mod Gerilim Toleransı | 15 | mV | |||||
| İletim Giriş Fark Gerilimi | VI | 120 | 1200 | mV | |||
| İletim Giriş Fark Empedansı | ZIN | 80 | 100 | 120 | |||
| Veriye Bağlı Giriş Titreşimi | DDJ | 0.1 | UI | ||||
| Veri Girişi Toplam Titreşimi | TJ | 0.28 | UI | ||||
| Alıcı | |||||||
| Tek Uçlu Çıkış Gerilimi Toleransı | 0.3 | 4 | V | ||||
| Rx Çıkış Fark Gerilimi | Vo | 600 | 800 | mV | |||
| Rx Çıkış Yükselme ve Düşme Gerilimi | Tr/Tf | 35 | ps | 1 | |||
| Toplam Titreşim | TJ | 0.7 | UI | ||||
| Belirleyici Titreşim | DJ | 0.42 | UI | ||||
Sipariş bilgileri
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC duplex | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC Duplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC duplex | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC duplex | 10km | DML CWDM |
| 1271~1331nm | ||||||
Ürünler Gösterimi:
Uygulamalar:
Paketleme ve Nakliye
|
|
