| Adedi: | 1 parça |
| Standart ambalaj: | 1 adet kablo 1 kutuya paketlenecek, |
| Teslim süresi: | 2~3 gün |
| Ödeme yöntemi: | T/T, Western Union, L/C |
| Tedarik kapasitesi: | Ayda 100.000 PC |

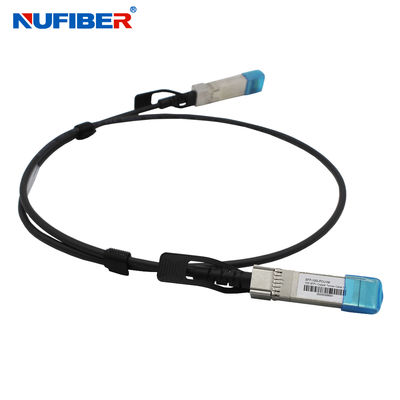

Yüksek Hızlı 10Gb/s SFP+ Doğrudan Bağlantılı Bakır DAC kablo 1-15M Özelleştirilmiş
Açıklama
Nufiber'in yüksek hızlı SFP+ Doğrudan Bağlantılı Kablosu (DAC), ince bir twinax kablo üzerinden bir çift verici ve alıcı aracılığıyla 10Gbps veri göndererek 10 Gigabit Ethernet (10GbE) ağ uygulamalarında yüksek performans sağlar. SFF-8431, SFF-8083 ve mekanik standart SFF-8432, EEPROM standardı SFF-8472 elektrik standartlarına uygundur.
Temel Özellikler
Uygulama
Teknik Parametre
| Parametre | Sembol | Min | Tipik | Maks | Birim |
| Çalışma Kasa Sıcaklığı | Standart Tc | 0 | 25 | 70 | °C |
| Depolama Sıcaklığı | Ts | -40 | 85 | °C | |
| Güç Kaynağı Gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V |
| Güç Tüketimi | PD | 0.5 | W | ||
| Bağıl Nem | RH | 5 | 95 | % | |
| Veri Hızı | 10.5 | Gbps |
| Test Tipi | Test Öğesi | Hedef | Referans |
| Elektriksel Özellikler | Diferansiyel Mod RL(SDDII) | 0.01 Ölçüm birimleri: dB | SFF 8431 |
| Ortak mod geri dönüş kaybı (SCCII) | 0.01 Ölçüm birimleri: dB | SFF 8431 | |
| NEXT | 1 MHz'den 11 GHz'e kadar <-26dB | / | |
| Kablo montaj empedansı | 100+/ -100hm 30 ps'lik yükselme süresi (20 %- 80 %) | (20%~80 %) | |
| Ekleme Kaybı Sapması | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Çevresel Özellikler | Çalışma Sıcaklığı | -40~85°C | Kablo çalışma sıcaklık aralığı |
| Termal Şok | Elektriksel performans şartname gereksinimini karşılar | EIA-364-32D. Yöntem A. TC-1. -55 10 85C,100 döngü, 15 dakika, kalış | |
| Döngüsel Sıcaklık ve Nem | Elektriksel performans şartname gereksinimini karşılar | EIA-364-31 Yöntem III,Test Cond A | |
| Tuz püskürtme | Kabuktan sonra 48 saat tuz püskürtme korozyon alanı %5'ten az | EIA-364-26 | |
| Sıcaklık Ömrü | Performans, şartname gereksinimini karşılar | EIA-364-17B w/ RH, Nemli 500 saat boyunca %85 RH'de 85C ısı | |
| Mekanik Özellikler | Mekanik Titreşim | Performans, şartname gereksinimini karşılar | EIA-364-28E.11 TC-VII, Test Cond. D X,Y,Z ekseninde 15 dakika. |
| Kafesteki Kablo Fişi Tutma | 90N Min. | 90N'nin altında kablo fişinde işlevsel hasar yok. SFF-8432 Rev 5.0 EIA-455-6B'ye göre | |
| Fişteki Kablo Tutma | 90N Min. | EIA-364-27B'ye göre kelepçe ve Şok, TC-G, 6 yönde 3 kez, 100g, 6ms | |
| Mekanik Şok | Performans, şartname gereksinimini karşılar | SFF-8432 Rev 5.0 | |
| Kablo fişi Takma | 18N(Maks.) | SFF-8432 Rev 5.0 | |
| Kablo fişi çıkarma | 12.5N(Maks.) | EIA-364-09; fiş döngülerini gerçekleştirin Fiş ve Alıcı eşleşme oranı: | |
| Dayanıklılık | 50 Kez. Fiziksel hasar belirtisi yok | 250 kez/saat |
Sipariş Bilgileri
| Parça Numarası | Veri Hızı | Kablo Uzunluğu | Tel Ölçüsü | Konnektör | Sıcaklık Aralığı |
| 10G-DAC-3M | 10,5 Gbps'ye kadar | 3m | 30AWG | Aktif Bakır | 0-70℃ |
| 10G-DAC-5M | 10,5 Gbps'ye kadar | 5m | 24AWG | Aktif Bakır | 0-70℃ |
| 10G-DAC-7M | 10,5 Gbps'ye kadar | 7m | 24AWG | Aktif Bakır | 0-70℃ |
| 10G-DAC-9M | 10,5 Gbps'ye kadar | 9m | 24AWG | Aktif Bakır | 0-70℃ |
| 10G-DAC-10M | 10,5 Gbps'ye kadar | 10m | 24AWG | Aktif Bakır | 0-70℃ |
| 10G-DAC-12M | 10,5 Gbps'ye kadar | 12m | 24AWG | Aktif Bakır | 0-70℃ |
| 10G-DAC-15M | 10,5 Gbps'ye kadar | 15m | 24AWG | Aktif Bakır | 0-70℃ |
Ürün Gösterimi
Paketleme ve Nakliye
Bize soruşturma göndermeye hoş geldiniz! 7/24 saat çevrimiçi!
|
|
