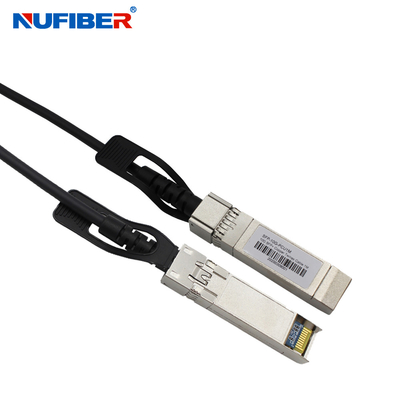

RoHS 10G SFP Bakır Pasif Doğrudan Bağlantı Kablosu 7M
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | NuFiber |
| Sertifika: | CE, RoHS |
| Model numarası: | 10G-DAC-3M |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Ambalaj bilgileri: | 1 adet kablo 1 kutuya paketlenebilir, |
| Teslim süresi: | 2~3 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100.000 adet |
|
Detay Bilgi |
|||
| Veri hızı: | 10Gb/sn | Konektör Tipi: | SFP+'dan SFP+'ya |
|---|---|---|---|
| Uzunluk: | 3 milyon | Malzeme: | Bakır kablo |
| Başvuru: | FTTH FTTB FTTX Ağı | Tel AWG: | AWG 30 varsayılan olarak |
| Güç kaynağı: | 3.3V | Çalışma Sıcaklığı: | 0~70℃ |
| Üretici firma: | EVET | Garanti: | 1 yıl |
| Vurgulamak: | Pasif Doğrudan Bağlantı Kablosu 7M,10G Pasif Doğrudan Bağlantı Kablosu,Bakır 10G SFP Kablosu |
||
Ürün Açıklaması
Kablo 10g Dac 10g Sfp Doğrudan Takılan Pasif Kablo 10G Bakır SFP+ DAC 7M
Açıklama
Nufiber'in yüksek hızlı SFP+ Doğrudan Bağlantı Kablosu (DAC), 10 Gigabit Ethernet (10GbE) ağ uygulamalarında yüksek performans sağlar ve ince bir twinax kablosu üzerinden eşleştirilmiş bir verici ve alıcı aracılığıyla 10 Gb/sn veri göndermek için gelişmiş bir SFP+ konektörü kullanır.Elektrik standartları SFF-8431, SFF-8083 ve mekanik standart SFF-8432, EEPROM standardı SFF-8472 ile uyumludurlar.
Ana Özellikler
- 10.5Gbps'ye kadar çoklu gigabit veri hızları için destek
- 1Gbps ile geriye dönük uyumlu veri hızları
- Çalışırken takılabilir SFP 20PIN ayak izi
- Yüksek hızlı diferansiyel sinyal uygulamaları için tasarlanmış I/O Konektörü
- Gelişmiş EMI/EMC performansı için geliştirilmiş Takılabilir Form Faktörü (IPF) uyumlu
- Endüstri standardı SFP kafesleri +Anahtarlarla uyumlu
- EEPROM imzası özelleştirilebilir.
- Düşük Güç Tüketimi < 0,5W
- Sıcaklık Aralığı: 0~ 70 °C
- RoHS-6 Uyumlu
Başvuru
- 10G Ethernet
- InfiniBand, Fiber Kanal 4G/8G/10G
- Sonet Çoklu Platform desteği
- Yüksek Performanslı Bilgi İşlem Kümeleri
- Üst Düzey Sunucular
- Metro Ağ Anahtarı/Çapraz Bağlantı
Teknik parametre
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim |
| Çalışma Durumu Sıcaklığı | Standart Tc | 0 | 25 | 70 | °C |
| Depolama sıcaklığı | Ts | -40 | 85 | °C | |
| Güç kaynağı gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V |
| Güç dağılımı | PD | 0,5 | W | ||
| Bağıl nem | sağdan | 5 | 95 | % | |
| Veri hızı | 10.5 | Gb/sn |
| Test Türü | Test Öğesi | Hedef | Referans |
| Elektriksel özellikleri |
Diferansiyel Mod RL(SDDII) | 0.01<f<4.1;< -12+2*SQRT(f ) 4. 1<f<11.1 ;<-6.3+13*log10(f/5.5) f GHz'de nerede Ölçüm birimleri: dB |
SFF 8431 |
| Ortak mod dönüş kaybı (SCCII) |
0.01<f<2.5 ;<-7+1.6(f ) 2.5<f<11.1;<-3 f GHz'de nerede Ölçüm birimleri: dB |
SFF 8431 | |
| SONRAKİ | <-26dB 1MHz'den 11GHz'e | / | |
| Kablo montajı Empedans | 100+/ -100hm 30 ps yükselme süresi (%20 - %80) |
(%20~80 %) | |
| Ekleme Kaybı Sapma | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| çevre özellikleri |
Çalışma sıcaklığı | -40~85°C | Kablo çalışma sıcaklığı aralığı |
| Termal şok | Elektrik performansı karşılar şartname gereksinimi |
ÇED-364-32D.Yöntem A. TC-1.-55 10 85C,100 döngüler, 15 dakika, bekleme süresi |
|
| Döngüsel Sıcaklık& Nem | Elektrik performansı karşılar şartname gereksinimi |
EIA-364-31 Yöntem III, Test Koşul A |
|
| tuz spreyi | Kabuktan 48 saat sonra tuz püskürtme aşındırıcı alan %5'ten az |
ÇED-364-26 | |
| Sıcaklık Ömrü | Performans, spesifikasyon gereksinimini karşılar | EIA-364-17B w/ RH, Nemli 500 saat boyunca %85 RH'de 85C'de ısıtın |
|
| Mekanik özellikleri |
Mekanik Titreşim | Performans, spesifikasyon gereksinimini karşılar | EIA-364-28E.11 TC-VII, Test Koşulu.D X,Y,Z ekseninde 15 dakika. |
| Kafeste Kablo Fişi Tutma | 90N Min. | 90N'nin altındaki kablo fişinde işlevsel hasar yok.SFF-8432 Rev 5.0 EIA-455-6B uyarınca | |
| Fişte Kablo Tutma | 90N Min. | EIA-364-27B, TC-G'ye göre Kelepçe ve Darbe, 6 yönde 3 kez, 100g, 6ms | |
| Mekanik şok | Performans, spesifikasyon gereksinimini karşılar | SFF-8432 Rev 5.0 | |
| Kablo fişi Yerleştirme | 18N(Maks.) | SFF-8432 Rev 5.0 | |
| Kablo fişi çıkarma | 12.5N(Maks.) | ÇED-364-09;fiş döngüleri gerçekleştirin Fiş ve Priz montaj ilişkisi oranı: | |
| dayanıklılık | 50 Zaman.Fiziksel hasar kanıtı yok | 250 kez/saat |
ürün gösterimi
