| Adedi: | 1 parça |
| Standart ambalaj: | 1 adet kablo 1 kutuya paketlenecek, |
| Teslim süresi: | 2~3 gün |
| Ödeme yöntemi: | T/T, Western Union, L/C |
| Tedarik kapasitesi: | Ayda 100.000 adet |

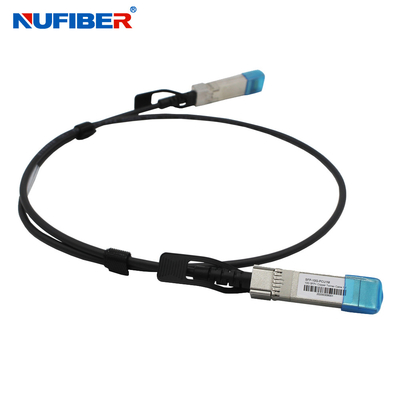

Yüksek Hızlı 10Gb/s SFP+ Doğrudan Bağlantı Bakır Kablo Pasif 10G-DAC-1M
Açıklama
Nufiber'in yüksek hızlı SFP + Doğrudan Bağlantı Kablosu (DAC), 10 Gigabit Ethernet (10GbE) ağ uygulamalarında yüksek performans sağlar.Gelişmiş bir SFP + konektörü kullanarak, ince bir twinax kablosu üzerinden tek çiftli verici ve alıcılar üzerinden 10Gbps veri göndermek içinElektriksel standartlar SFF-8431, SFF-8083 ve mekanik standart SFF-8432, EEPROM standardı SFF-8472 ile uyumludurlar.
Temel Özellikler
Uygulama
Teknik parametreler
| Parametreler | Simge | Min. | Tipik | En fazla. | Birim |
| Çalışma odası sıcaklığı | Standart Tc | 0 | 25 | 70 | °C |
| Depolama sıcaklığı | T 'ler | -40 | 85 | °C | |
| Güç kaynağı voltajı | Vcc | 3.13 | 3.3 | 3.47 | V |
| Güç Kaybedilmesi | PD | 0.5 | W | ||
| Nitelikli Nemlilik | RH | 5 | 95 | % | |
| Veri oranı | 10.5 | Gbps |
| Test Türü | Test Ürünü | Hedef | Referans |
| Elektrikli Özellikleri | Farklılık Modu RL ((SDDII) | 0.01 Ölçüm birimleri: dB | SFF 8431 |
| Ortak mod dönüş kaybı (SCCII) | 0.01 Ölçüm birimleri: dB | SFF 8431 | |
| Sonraki | <-26dB 1MHz'den 11GHz'e kadar | / | |
| Kablo Montajı Engelleme | 100+/ -100hm Yükselme süresi 30 ps (20% - 80%) | (20% ~ 80%) | |
| Ekleme kaybı sapması | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Çevre Özellikleri | Çalışma sıcaklığı | -40~85°C | Kablo çalışma sıcaklık aralığı |
| Isı Şoku | Elektrik performansı Spesifikasyon gereksinimleri | EIA-364-32D. A yöntemi. TC-1. -55 10 85C,100 15 dakikalık bir döngü. | |
| Döngüsel Sıcaklık ve Nem | Elektrik performansı Spesifikasyon gereksinimleri | EIA-364-31 III. Yöntem,Test Durum A | |
| Tuz püskürtmesi | Kabuktan sonra 48 saat tuz püskürtme korroziv alanı % 5'ten az | EIA-364-26 | |
| Sıcaklık ömrü | Performans spesifikasyon gereksinimini karşılar | EIA-364-17B w/ RH, Nemli 85% RH'de 500 saat boyunca 85C ısı | |
| Mekanik Özellikleri | Mekanik titreşim | Performans spesifikasyon gereksinimini karşılar | EIA-364-28E.11 TC-VII, D 15 dakikalık X, Y, Z ekseninde. |
| Kablo fişinin kafes içinde tutulması | 90N Min. | SFF-8432 Rev 5.0 EIA-455-6B'ye göre kablo fişinin 90N'den aşağı fonksiyonel hasarı yoktur. | |
| Kabloyu fiş içinde tutmak | 90N Min. | EIA-364-27B, TC-G, 6 yönde 3 kez, 100g, 6ms | |
| Mekanik Şok | Performans spesifikasyon gereksinimini karşılar | SFF-8432 Rev 5.0 | |
| Kablo fişinin yerleştirilmesi | 18N ((Max.) | SFF-8432 Rev 5.0 | |
| Kablo fişini çıkarmak | 12.5N ((Max.) | EIA-364-09; fiş döngülerini gerçekleştirin Fiş ve kapak eşleşme hızı: | |
| Dayanıklılık | Fiziksel hasar gösterilmedi. | 250 kere/saat |
Sipariş Verme Bilgisi
| Bölüm Numarası | Veri oranı | Kablo Uzunluğu | Kablo Ölçüsü | Bağlantı | Sıcaklık aralığı |
| 10G-DAC-3M | 10,5 Gbps'e kadar | 3m | 30AWG | Aktif Bakır | 0-70°C |
| 10G-DAC-5M | 10,5 Gbps'e kadar | 5m | 24AWG | Aktif Bakır | 0-70°C |
| 10G-DAC-7M | 10,5 Gbps'e kadar | 7m | 24AWG | Aktif Bakır | 0-70°C |
| 10G-DAC-9M | 10,5 Gbps'e kadar | 9m | 24AWG | Aktif Bakır | 0-70°C |
| 10G-DAC-10M | 10,5 Gbps'e kadar | 10m | 24AWG | Aktif Bakır | 0-70°C |
| 10G-DAC-12M | 10,5 Gbps'e kadar | 12m | 24AWG | Aktif Bakır | 0-70°C |
| 10G-DAC-15M | 10,5 Gbps'e kadar | 15 metre | 24AWG | Aktif Bakır | 0-70°C |
Ürün gösterisi
|
|
