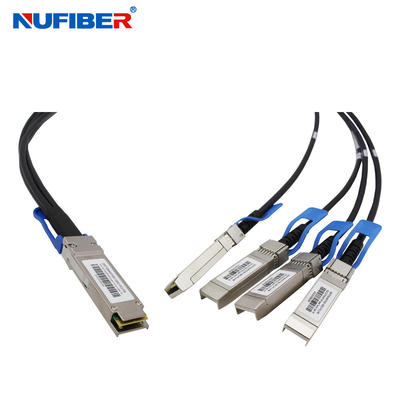

SFP Alıcı-Verici ile Koparma 100G Qsfp28 - 4xSFP28 Doğrudan Bağlantı Kablosu

SFP Alıcı-Verici ile Koparma 100G Qsfp28 - 4xSFP28 Doğrudan Bağlantı Kablosu

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: NUFIBER
Sertifika: CE, RoHS
Model numarası: QSFP28-4SFP28-D1M

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 parça
Ambalaj bilgileri: 1 adet kablo 1 kutuya paketlenebilir,
Teslim süresi: 2~3 gün
Ödeme koşulları: T/T, Western Union, L/C
Yetenek temini: ayda 100.000 adet
En iyi fiyat İletişim

Detay Bilgi

Veri hızı: 100Gb/sn bağlayıcı tipi: QSFP28 ila 4*SFP28
Uzunluk: 1m/3m/5m Malzeme: Bakır kablo
Başvuru: FTTH FTTB FTTX Ağı Tel AWG: AWG 30 varsayılan olarak
Güç kaynağı: 3.3V Çalışma Sıcaklığı: 0~70℃
Üretici firma: Evet Garanti: 1 yıl
Vurgulamak:

Qsfp28 Doğrudan Bağlantı Kablosu

,

SFP Alıcı-Verici Doğrudan Bağlantı Kablosu

,

4xSFP28 100G DAC Kablosu

Ürün Açıklaması

Yüksek Hızlı 100 Gb/sn QSFP28 - 4xSFP28 Pasif Doğrudan Takılan Bakır kablo 1M


Tanım

QSFP28 pasif bakır kablo düzeneği, kanal başına 28 Gbps'ye kadar hızlarda dört veri iletim kanalı sağlayan sekiz diferansiyel bakır çiftine sahiptir ve 100G Ethernet, 25G Ethernet ve InfiniBand Gelişmiş Veri Hızı (EDR) gereksinimlerini karşılar. Geniş bir kablo ölçer yelpazesinde mevcuttur- 26AWG'den 30AWG'ye kadar bu 100G bakır kablo düzeneği, düşük ekleme kaybı ve düşük çapraz konuşma özelliğine sahiptir.

Yüksek hızlı, güvenilir kablo montajı gerektiren veri merkezi, ağ ve telekomünikasyon pazarlarındaki uygulamalar için tasarlanan bu yeni nesil ürün, QSFP+ form faktörü ile aynı eşleşme arayüzünü paylaşarak mevcut QSFP bağlantı noktalarıyla geriye dönük uyumlu hale getirir. QSFP28 ile kullanılabilir önemli sinyal bütünlüğü marjına sahip mevcut 10G ve 14G uygulamaları.




Ana Özellikler



IEEE 802.3bj, IEEE 802.3by ve InfiniBand EDR ile uyumlu

100Gbps'lik toplu veri hızlarını destekler

Ekleme kaybını ve çapraz konuşmayı en aza indirmek için optimize edilmiş yapı

Mevcut QSFP+ konektörleri ve kafesleri ile geriye dönük uyumlu

Çek-bırak sürgülü mandal tasarımı

30AWG kablo ile 26AWG

Düz ve parçalı montaj konfigürasyonları mevcuttur

Özelleştirilmiş kablo örgü sonlandırması EMI radyasyonunu sınırlar

Kablo imzası için özelleştirilebilir EEPROM eşlemesi

RoHS uyumlu




Başvuru

Anahtarlar, sunucular ve yönlendiriciler

lVeri Merkezi ağları

lDepolama alanı ağları

lYüksek performanslı bilgi işlem

lTelekomünikasyon ve kablosuz altyapı

lTıbbi teşhis ve ağ iletişimi

lTest ve ölçüm ekipmanları




Teknik parametre

Parametre Sembol Minimum Tipik Maks. Birim Not
diferansiyel empedans TDR 90 100 110 Ώ
Ekleme kaybı SDD21 8   22.48 dB 12.8906 GHz'de
Diferansiyel Getiri Kaybı

SDD11

SDD22

12.45   1 Bkz. dB 0,05 ila 4,1 GHz'de
3.12   Bkz. 2 dB 4.1 ila 19 GHz'de
Ortak moddan ortak moda çıkış dönüş kaybı

SCC11

SCC22

2     dB 0,2 ila 19 GHz'de

Ortak moda diferansiyel

geri dönüş kaybı

SCD11

SCD22

12   Bkz. 3 dB 0,01 ila 12,89 GHz'de
10.58   4'e bakın 12.89 ila 19 GHz'de

Diferansiyelden ortak moda

Dönüşüm Kaybı

SCD21-IL 10     dB 0,01 ila 12,89 GHz'de
    Bkz. 5 12.89 ila 15.7 GHz'de
6.3     15.7 ila 19 GHz'de
Kanal İşletim Marjı COM 3     dB

Notlar:

  • SDD11(dB) < 16.5 - 2 × SQRT(f ) denklemiyle verilen Yansıma Katsayısı, GHz cinsinden f ile
  • SDD11(dB) < 10.66 - 14 × log10(f/5.5), GHz cinsinden f ile denklem tarafından verilen Yansıma Katsayısı
  • SCD11(dB) < 22 - (20/25.78)*f denklemiyle verilen Yansıma Katsayısı, GHz cinsinden f ile
  • SCD11(dB) < 15 - (6/25.78)*f denklemiyle verilen Yansıma Katsayısı, GHz cinsinden f ile
  • SCD21(dB) < 27 - (29/22)*f denklemiyle verilen Yansıma Katsayısı, GHz cinsinden f ile








Mekanik Boyutlar



SFP Alıcı-Verici ile Koparma 100G Qsfp28 - 4xSFP28 Doğrudan Bağlantı Kablosu 0



ürün gösterimi
 SFP Alıcı-Verici ile Koparma 100G Qsfp28 - 4xSFP28 Doğrudan Bağlantı Kablosu 1SFP Alıcı-Verici ile Koparma 100G Qsfp28 - 4xSFP28 Doğrudan Bağlantı Kablosu 2SFP Alıcı-Verici ile Koparma 100G Qsfp28 - 4xSFP28 Doğrudan Bağlantı Kablosu 3SFP Alıcı-Verici ile Koparma 100G Qsfp28 - 4xSFP28 Doğrudan Bağlantı Kablosu 4SFP Alıcı-Verici ile Koparma 100G Qsfp28 - 4xSFP28 Doğrudan Bağlantı Kablosu 5

SFP Alıcı-Verici ile Koparma 100G Qsfp28 - 4xSFP28 Doğrudan Bağlantı Kablosu 6

SFP Alıcı-Verici ile Koparma 100G Qsfp28 - 4xSFP28 Doğrudan Bağlantı Kablosu 7
