10 Gb/sn 10m SFP+ Doğrudan Takılan Bakır Kablo Pasif / Aktif DAC

Ürünler

Yönetilmeyen Endüstriyel Anahtar

Ethernet Üzerinden Koaksiyel Genişletici

10 Gb/sn 10m SFP+ Doğrudan Takılan Bakır Kablo Pasif / Aktif DAC

Adedi:	1 parça
Standart ambalaj:	1 adet kablo 1 kutuya paketlenebilir,
Teslim süresi:	2~3 gün
Ödeme yöntemi:	T/T, Western Union, L/C
Tedarik kapasitesi:	ayda 100.000 adet

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

Marka adı

NuFiber

Sertifika

CE, RoHS

Model numarası

10G-DAC-1M

Veri hızı:

10Gb/sn

bağlayıcı tipi:

SFP+'dan SFP+'ya

Uzunluk:

1m/3m/5m/7m/10m/15m

Malzeme:

Bakır kablo

Başvuru:

FTTH FTTB FTTX Ağı

Tel AWG:

AWG 30 varsayılan olarak

Güç kaynağı:

Çalışma Sıcaklığı:

0~70℃

Üretici firma:

Garanti:

1 yıl

Vurgulamak:

FTTB Doğrudan Takılan Bakır Kablo

10m Doğrudan Takılan Bakır Kablo

10Gb/S Doğrudan Takılan Kablo

Ürün Tanımı

Yüksek Hızlı 10Gb/sn SFP+ Doğrudan Takılan Bakır kablo Pasif 10G-DAC-1M
Tanım
Nufiber'in yüksek hızlı SFP+ Doğrudan Bağlantı Kablosu (DAC), 10 Gigabit Ethernet (10GbE) ağ uygulamalarında yüksek performans sağlar ve ince bir twinax kablosu üzerinden eşleştirilmiş bir verici ve alıcı aracılığıyla 10 Gb/sn veri göndermek için gelişmiş bir SFP+ konektörü kullanır.Elektrik standartları SFF-8431, SFF-8083 ve mekanik standart SFF-8432, EEPROM standardı SFF-8472 ile uyumludurlar.

Ana Özellikler

10.5Gbps'ye kadar çoklu gigabit veri hızları için destek
1Gbps ile geriye dönük uyumlu veri hızları
Çalışırken takılabilir SFP 20PIN ayak izi
Yüksek hızlı diferansiyel sinyal uygulamaları için tasarlanmış I/O Konektörü
Gelişmiş EMI/EMC performansı için geliştirilmiş Takılabilir Form Faktörü (IPF) uyumlu
Endüstri standardı SFP kafesleri +Anahtarlarla uyumlu
EEPROM imzası özelleştirilebilir.
Düşük Güç Tüketimi < 0,5W
Sıcaklık Aralığı: 0~ 70 °C
RoHS-6 Uyumlu

Başvuru

10G Ethernet
InfiniBand, Fiber Kanal 4G/8G/10G
Sonet Çoklu Platform desteği
Yüksek Performanslı Bilgi İşlem Kümeleri
Üst Düzey Sunucular
Metro Ağ Anahtarı/Çapraz Bağlantı

Teknik parametre

Parametre	Sembol	Minimum	Tipik	Maks.	Birim
Çalışma Durumu Sıcaklığı	Standart Tc	0	25	70	°C
Depolama sıcaklığı	Ts	-40		85	°C
Güç kaynağı gerilimi	Vcc	3.13	3.3	3.47	V
Güç dağılımı	PD			0,5	W
Bağıl nem	sağdan	5		95	%
Veri hızı			10.5		Gb/sn

Test Türü	Test Öğesi	Hedef	Referans
Elektriksel özellikleri	Diferansiyel Mod RL(SDDII)	0.01<f<4.1;< -12+2SQRT(f ) 4. 1<f<11.1 ;<-6.3+13log10(f/5.5) f GHz'de nerede Ölçü birimleri: dB	SFF 8431
	Ortak mod dönüş kaybı (SCCII)	0.01<f<2.5 ;<-7+1.6(f ) 2.5<f<11.1;<-3 f GHz'de nerede Ölçü birimleri: dB	SFF 8431
	SONRAKİ	<-26dB 1MHz'den 11GHz'e	/
	Kablo montajı Empedans	100+/ -100hm 30 ps yükselme süresi (%20 - %80)	(%20~80 %)
	Ekleme Kaybı Sapma	-1dB≤ILD≤1dB 300KHz≤f≤6GHz	/
çevre özellikleri	Çalışma sıcaklığı	-40~85°C	Kablo çalışma sıcaklığı aralığı
	Termal şok	Elektrik performansı şartname gereksinimi	ÇED-364-32D.Yöntem A. TC-1.-55 10 85C,100 döngü, 15 dakika, bekleme süresi
	Döngüsel Sıcaklık& Nem	Elektrik performansı şartname gereksinimi	EIA-364-31 Yöntem III, Test Koşul A
	tuz spreyi	Kabuktan 48 saat sonra tuz püskürtme aşındırıcı alan %5'ten az	ÇED-364-26
	Sıcaklık Ömrü	Performans, spesifikasyon gereksinimini karşılar	EIA-364-17B w/ RH, Nemli 500 saat boyunca %85 RH'de 85C'de ısıtın
Mekanik özellikleri	Mekanik Titreşim	Performans, spesifikasyon gereksinimini karşılar	EIA-364-28E.11 TC-VII, Test Koşulu.D X,Y,Z ekseninde 15 dakika.
	Kafeste Kablo Fişi Tutma	90N Min.	90N'nin altındaki kablo fişinde işlevsel hasar yok.SFF-8432 Rev 5.0 EIA-455-6B uyarınca
	Fişte Kablo Tutma	90N Min.	EIA-364-27B, TC-G'ye göre Kelepçe ve Darbe, 6 yönde 3 kez, 100g, 6ms
	Mekanik şok	Performans, spesifikasyon gereksinimini karşılar	SFF-8432 Rev 5.0
	Kablo fişi Yerleştirme	18N(Maks.)	SFF-8432 Rev 5.0
	Kablo fişi çıkarma	12.5N(Maks.)	ÇED-364-09;fiş döngüleri gerçekleştirin Fiş ve Priz montaj ilişkisi oranı:
	dayanıklılık	50 Zaman.Fiziksel hasar kanıtı yok	250 kez/saat

Sipariş Bilgileri

Parça Numarası	Veri hızı	Kablo uzunluğu	Tel Göstergesi	bağlayıcı	SıcaklıkMenzil
10G-DAC-3M	10,5 Gb/sn'ye kadar	3m	30AWG	Aktif Bakır	0-70℃
10G-DAC-5M	10,5 Gb/sn'ye kadar	5m	24AWG	Aktif Bakır	0-70℃
10G-DAC-7M	10,5 Gb/sn'ye kadar	7m	24AWG	Aktif Bakır	0-70℃
10G-DAC-9M	10,5 Gb/sn'ye kadar	9m	24AWG	Aktif Bakır	0-70℃
10G-DAC-10M	10,5 Gb/sn'ye kadar	10m	24AWG	Aktif Bakır	0-70℃
10G-DAC-12M	10,5 Gb/sn'ye kadar	12m	24AWG	Aktif Bakır	0-70℃
10G-DAC-15M	10,5 Gb/sn'ye kadar	15m	24AWG	Aktif Bakır	0-70℃

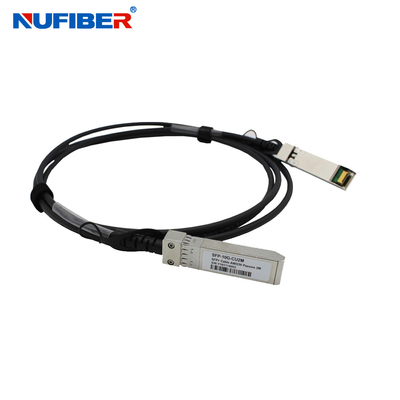

ürün gösterimi
