| Adedi: | 1 parça |
| Standart ambalaj: | 1 adet kablo 1 kutuya paketlenebilir, |
| Teslim süresi: | 2~3 gün |
| Ödeme yöntemi: | T/T, Western Union, L/C |
| Tedarik kapasitesi: | ayda 100.000 adet |

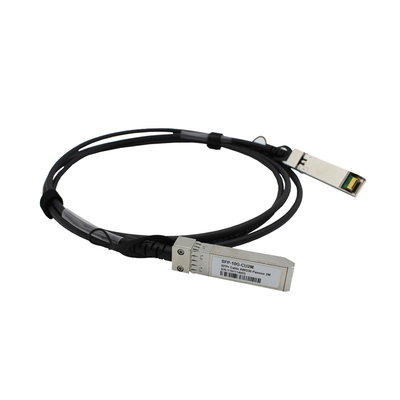

10G SFP+ DAC Kablosu Pasif Doğrudan Bağlantı Bakır Twinax Kablo 1-7 metre SFP Doğrudan Bağlantı Kablosu
Tanım
SFP+ Doğrudan Bağlantı Kabloları, SFF-8431, SFF-8432 ve SFF-8472 spesifikasyonlarıyla uyumludur.Çeşitli kablo uzunluğu seçenekleriyle (7m'ye kadar) 30 ila 24 AWG arasında çeşitli tel ölçer seçenekleri mevcuttur.
Ana Özellikler
(1) SFF-8431, 8432 ve 8472 ile uyumlu;
(2) Kanal başına 10.3125 Gbps'ye kadar veri hızı;
(3) 7m'ye kadar iletim;
(4) Çalışma sıcaklığı: 0~70℃;
(5) Tek 3.3V güç kaynağı;
(6) RoHS uyumlu.
Başvuru
Teknik parametre
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim |
| Çalışma Durumu Sıcaklığı | Standart Tc | 0 | 25 | 70 | °C |
| Depolama sıcaklığı | Ts | -40 | 85 | °C | |
| Güç kaynağı gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V |
| Güç dağılımı | PD | 0,5 | W | ||
| Bağıl nem | sağdan | 5 | 95 | % | |
| Veri hızı | 10.5 | Gb/sn |
| Test Türü | Test Öğesi | Hedef | Referans |
| Elektriksel özellikleri | Diferansiyel Mod RL(SDDII) | 0.01<f<4.1;< -12+2*SQRT(f ) 4. 1<f<11.1 ;<-6.3+13*log10(f/5.5) f GHz'de nerede Ölçü birimleri: dB | SFF 8431 |
| Ortak mod dönüş kaybı (SCCII) | 0.01<f<2.5 ;<-7+1.6(f ) 2.5<f<11.1;<-3 f GHz'de nerede Ölçü birimleri: dB | SFF 8431 | |
| SONRAKİ | <-26dB 1MHz'den 11GHz'e | / | |
| Kablo montajı Empedans | 100+/ -100hm 30 ps yükselme süresi (%20 - %80) | (%20~80 %) | |
| Ekleme Kaybı Sapma | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| çevre özellikleri | Çalışma sıcaklığı | -40~85°C | Kablo çalışma sıcaklığı aralığı |
| Termal şok | Elektrik performansı şartname gereksinimi | ÇED-364-32D.Yöntem A. TC-1.-55 10 85C,100 döngüler, 15 dakika, bekleme süresi | |
| Döngüsel Sıcaklık& Nem | Elektrik performansı karşılar şartname gereksinimi | EIA-364-31 Yöntem III, Test Koşul A | |
| tuz spreyi | Kabuktan 48 saat sonra tuz püskürtme aşındırıcı alan %5'ten az | ÇED-364-26 | |
| Sıcaklık Ömrü | Performans, spesifikasyon gereksinimini karşılar | EIA-364-17B w/ RH, Nemli 500 saat boyunca %85 RH'de 85C'de ısıtın | |
| Mekanik özellikleri | Mekanik Titreşim | Performans, spesifikasyon gereksinimini karşılar | EIA-364-28E.11 TC-VII, Test Koşulu.D X,Y,Z ekseninde 15 dakika. |
| Kafeste Kablo Fişi Tutma | 90N Min. | 90N'nin altındaki kablo fişinde işlevsel hasar yok.SFF-8432 Rev 5.0 EIA-455-6B uyarınca | |
| Fişte Kablo Tutma | 90N Min. | EIA-364-27B, TC-G'ye göre Kelepçe ve Darbe, 6 yönde 3 kez, 100g, 6ms | |
| Mekanik şok | Performans, spesifikasyon gereksinimini karşılar | SFF-8432 Rev 5.0 | |
| Kablo fişi Yerleştirme | 18N(Maks.) | SFF-8432 Rev 5.0 | |
| Kablo fişi çıkarma | 12.5N(Maks.) | ÇED-364-09;fiş döngüleri gerçekleştirin Fiş ve Priz montaj ilişkisi oranı: | |
| dayanıklılık | 50 Zaman.Fiziksel hasar kanıtı yok | 250 kez/saat |
Sipariş Bilgileri
| Parça Numarası | Veri hızı | Kablo uzunluğu | Tel Göstergesi | bağlayıcı | SıcaklıkMenzil |
| 10G-DAC-1M | 10,5 Gb/sn'ye kadar | 1m | 30AWG | Pasif Bakır | 0-70℃ |
| 10G-DAC-3M | 10,5 Gb/sn'ye kadar | 3m | 30AWG | Pasif Bakır | 0-70℃ |
| 10G-DAC-5M | 10,5 Gb/sn'ye kadar | 5m | 24AWG | Pasif Bakır | 0-70℃ |
| 10G-DAC-7M | 10,5 Gb/sn'ye kadar | 7m | 24AWG | Pasif Bakır | 0-70℃ |
ürün gösterimi
Nakliye ve Paketleme
SSS
S: Üretici veya ticaret şirketi misiniz?
C: Dünyanın her yerindeki tüm ortaklara tek elden OEM ve ODM hizmeti sunan Doğrudan Bağlantı Kablosunun profesyonel üreticisiyiz.
S: Ürünleriniz standartlarımıza uygun mu?
C: Evet, ürünlerimiz istediğiniz testleri geçebilir, örneğin: CE, RoHS, ISO9001.
S: Kaliteyi nasıl kontrol ediyorsunuz?
C: Mükemmel kalite kontrol sistemimiz (IQC, IPQC, FQC, OQC ekibi), profesyonel ürün mühendislerimiz ve sürekli iyileştirme sistemimiz var.
S: Ürün garantisi nedir?
C: 12 ay garanti veriyoruz.
|
|
