| Adedi: | 1 parça |
| Standart ambalaj: | 1 adet kablo 1 kutuya paketlenecek, |
| Teslim süresi: | 2~3 gün |
| Ödeme yöntemi: | T/T, Western Union, L/C |
| Tedarik kapasitesi: | Ayda 100.000 adet |

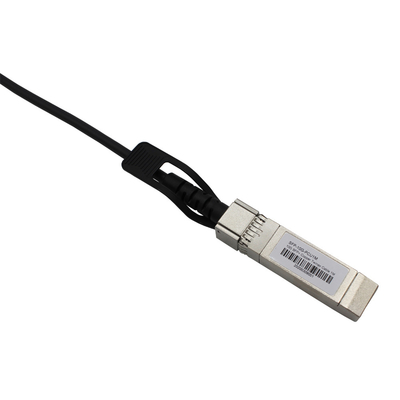

Direkt Bağlantılı Bakır Kablo Yüksek Hızlı 10G SFP+ - SFP+ DAC AWG30 3 metre MikroTik ile uyumlu
Tanım
Nufiber'in yüksek hızlı SFP+ Doğrudan Bağlantı Kablosu (DAC), 10 Gigabit Ethernet (10GbE) ağ uygulamalarında yüksek performans sağlar ve ince bir twinax kablosu üzerinden bir çift verici ve alıcı aracılığıyla 10Gbps veri göndermek için gelişmiş bir SFP+ konektörü kullanır.Elektrik standartları SFF-8431, SFF-8083 ve mekanik standart SFF-8432, EEPROM standardı SFF-8472 ile uyumludurlar.
Ana Özellikler
Başvuru
Teknik parametre
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Çalışma Durumu Sıcaklığı | Standart Tc | 0 | 25 | 70 | °C |
| Depolama sıcaklığı | Ts | -40 | 85 | °C | |
| Güç kaynağı gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V |
| Güç dağılımı | PD | 0,5 | W | ||
| Bağıl nem | sağ | 5 | 95 | % | |
| Veri hızı | 10.5 | Gbps |
| Test Tipi | Test Öğesi | Hedef | Referans |
| Elektriksel Özellikler |
Diferansiyel Mod RL(SDDII) | 0.01<f<4.1 ;< -12+2*KAREKÖK(f ) 4. 1<f<11.1;<-6,3+13*log10(f/5,5) f, GHz cinsinden nerede Ölçüm birimleri: dB |
SFF 8431 |
| Ortak mod dönüş kaybı (SCII) |
0.01<f<2.5 ;<-7+1.6(f ) 2.5<f<11.1 ;<-3 f, GHz cinsinden nerede Ölçüm birimleri: dB |
SFF 8431 | |
| SONRAKİ | 1MHz'den 11GHz'e <-26dB | / | |
| Kablo montajı Empedans | 100+/ -100hm 30 ps'lik yükselme süresi (%20 - %80) |
(%20~%80) | |
| Ekleme Kaybı Sapması | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| çevresel Özellikler |
Çalışma sıcaklığı | -40~85°C | Kablo çalışma sıcaklığı aralığı |
| Termal şok | Elektrik performansı gereksinimleri karşılar şartname şartı |
ÇED-364-32D.Yöntem A TC-1.-55 10 85C,100 döngüler, 15 dk, beklemeler |
|
| Döngüsel Sıcaklık& Nem | Elektrik performansı gereksinimleri karşılar şartname şartı |
EIA-364-31 Yöntem III, Deney Koşul A |
|
| Tuz spreyi | Kabuktan sonra 48 saat tuz püskürtme aşındırıcı alan %5'ten az |
ÇED-364-26 | |
| Sıcaklık Ömrü | Performans, spesifikasyon gereksinimini karşılar | EIA-364-17B Sağ Sağ, Nemli 500 saat boyunca %85 bağıl nemde 85°C'de ısıtın |
|
| Mekanik Özellikler |
Mekanik Titreşim | Performans, spesifikasyon gereksinimini karşılar | EIA-364-28E.11 TC-VII, Test Kond.D X,Y,Z ekseninde 15 dakika. |
| Kafeste Kablo Fişi Tutma | 90N Min. | 90N'nin altındaki kablo fişinde fonksiyonel hasar yok.SFF-8432 Rev 5.0 EIA-455-6B uyarınca | |
| Fişte Kablo Tutma | 90N Min. | EIA-364-27B, TC-G uyarınca Kelepçe ve Şok, 6 yönde 3 kez, 100g, 6ms | |
| Mekanik şok | Performans, spesifikasyon gereksinimini karşılar | SFF-8432 Rev 5.0 | |
| Kablo fişi Ekleme | 18N(Maks.) | SFF-8432 Rev 5.0 | |
| Kablo fişi çıkarma | 12,5N(Maks.) | ÇED-364-09;fiş döngülerini gerçekleştirin Fiş ve Priz montaj ilişkisi oranı: | |
| dayanıklılık | 50 Zaman.Fiziksel hasar kanıtı yok | 250 kez/saat |
ürün gösterimi
Başvuru
SSS
S: Üretici misiniz yoksa ticaret şirketi misiniz?
C: Dünyanın her yerindeki tüm ortaklara tek elden OEM ve ODM hizmeti sağlayan Doğrudan Bağlantı Kablosunun profesyonel üreticisiyiz.
S: Ürünleriniz standartlarımıza uygun mu?
C: Evet, ürünlerimiz istediğiniz testleri geçebilir, örneğin: CE, RoHS, ISO9001.
S: kaliteyi nasıl kontrol ediyorsunuz?
C: Mükemmel kalite kontrol sistemimiz (IQC, IPQC, FQC, OQC ekibi), profesyonel ürün mühendislerimiz ve sürekli iyileştirme sistemimiz var.
S: Ürün garantisi nedir?
C: 12 ay garanti veriyoruz.
|
|
