| Adedi: | 1 parça |
| Standart ambalaj: | 1 adet kablo 1 kutuya paketlenecek, |
| Teslim süresi: | 2~3 gün |
| Ödeme yöntemi: | T/T, Western Union, L/C |
| Tedarik kapasitesi: | Ayda 100.000 adet |

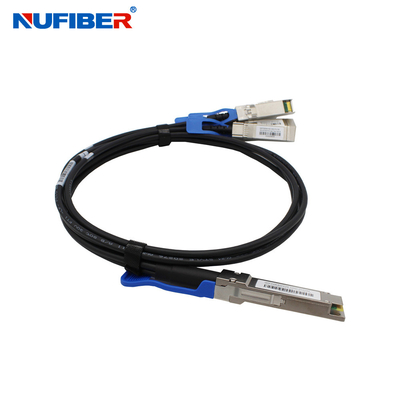

Yüksek Hızlılık 100Gb/s QSFP28'den 4xSFP28'e Pasif Doğrudan Bağlantı Bakır Kablo 1M
Açıklama
QSFP28 pasif bakır kablo montajı sekiz farklı bakır çifti içerir,her kanal için 28Gbps'e kadar hızda dört veri iletim kanalı sağlar ve 100G Ethernet'e uyur.25G Ethernet ve InfiniBand Geliştirilmiş Veri Hızı (EDR) gereksinimleri.26AWG'dan 30AWG'ye kadar geniş bir kablo ölçüm aralığında mevcut olan bu 100G bakır kablo montajı düşük yerleştirme kaybı ve düşük çapraz konuşma özelliğine sahiptir.
Veri merkezi, ağ ve telekomünikasyon pazarlarında yüksek hızlı, güvenilir kablo montajı gerektiren uygulamalar için tasarlanmıştır.Bu yeni nesil ürünün QSFP + form faktörü ile aynı çiftleşme arayüzü paylaşılıyor.QSFP28 mevcut 10G ve 14G uygulamalarıyla önemli bir sinyal bütünlük marjıyla kullanılabilir.
Temel Özellikler
IEEE 802.3bj, IEEE 802.3by ve InfiniBand EDR ile uyumludur
100Gbps'lik toplu veri hızlarını destekler
Ekleme kaybını ve çapraz konuşmayı en aza indirmek için optimize edilmiş yapı
Mevcut QSFP + konektörleri ve kafesleriyle geriye uyumlu
Çekil-açıl kaydırma kilidi tasarımı
26AWG kablosundan 30AWG kablosuna
Düz ve kırık montaj konfigürasyonları mevcut
Özel kablo örgüleri EMI radyasyonunu sınırlıyor
Kablo imzası için özelleştirilebilir EEPROM haritası
RoHS uyumlu
Uygulama
Değiştiriciler, sunucular ve yönlendiriciler
Veri Merkezi ağları
Depolama alanı ağları
Yüksek performanslı hesaplama
Telekomünikasyon ve kablosuz altyapı
Tıp teşhisi ve ağ oluşturma
lSınav ve ölçüm ekipmanları
Teknik parametreler
| Parametreler | Simge | Min. | Tipik | En fazla. | Birim | Not: |
| Differansiyel Impedans | TDR | 90 | 100 | 110 | Ώ | |
| Ekleme kaybı | SDD21 | 8 | 22.48 | dB | 12.8906 GHz'de | |
| Farklı Geri Dönüş Kaybı |
SDD11 SDD22 |
12.45 | 1'e bak | dB | 0,05 ila 4,1 GHz arasında | |
| 3.12 | 2'ye bakın | dB | 4,1-19 GHz arasında | |||
| Genel moddan ortak moddaki çıkış geri dönüş kaybı |
SCC11 SCC22 |
2 | dB | 0,2-19 GHz arasında | ||
|
Differential to common-mode (Differansiyel ve ortak mod) Geri dönüş kaybı |
SCD11 SCD22 |
12 | 3'e bakın | dB | 0,01 ila 12,89 GHz arasında | |
| 10.58 | 4'e bak | 12,89-19 GHz arasında | ||||
|
Farklı ve ortak Mod Dönüşüm Kaybı |
SCD21-IL | 10 | dB | 0,01 ila 12,89 GHz arasında | ||
| 5'e bakın | 12,89-15,7 GHz arasında | |||||
| 6.3 | 15,7-19 GHz arasında | |||||
| Kanal İşletme Marjısı | BİLGİ | 3 | dB | |||
|
Notlar:
|
||||||
Mekanik Boyutlar
Ürün gösterisi
|
|
